Правила за затопляне на бетона. употреба вкъщи

За гражданската, индустриалната и занаятчийската (дом) строителство при отрицателни температури съществуват различни начини за затопляне на бетона, което не позволява да се спре работата през зимата. Такива спомагателни процедури правят възможно не само продължаването на инсталацията при замръзване, но и увеличаването на степента на втвърдяване на разтвора, особено с добавяне на специални химически ускорители за втвърдяване.

По-долу ще говорим за такива методи като цяло и един от тях (най-популярните) ще бъде разгледан по-специално, а също така ще ви покажем и видеоклипа в тази статия за електрическото отопление на бетона.

Всичко за загряването

Кои методи се използват за загряване

• Най-примитивният начин за изливане на хоросан през зимата е подреждането над платформата на най-обикновената палатка от целофанов филм със собствените ти ръце, където в средата можеш да инсталираш горелка или топлинен пистолет, Методът е изключително прост, но той може да се използва само върху обекти с малка площ, а над вертикална структура е трудно да се построи такъв купол.
• Това е малко по-лесно в тази ситуация да се използват електрически подложки, които просто покриват зоната на изливане, настройвайки регулатора в желания режим, в зависимост от температурата на въздуха в улицата, Но тук има и сериозен недостатък: не е удобно да се използват електромагнити, когато се наливат големи площи, освен това подложките могат да бъдат покрити само с хоризонтално поставени JBK, но не и стени, колони или колони.

• Ултразвуковата отоплителна инсталация на бетон е може би най-удобната от всички съществуващи, тъй като не включва контакт с самия разтвор, а термичната интензивност на устройството се регулира просто от разстоянието между UV-излъчвателя и обекта, Друго предимство на този метод е способността да се затопли структурата на която и да е конфигурация и във всяко положение (хоризонтално и вертикално), докато кофражът не е пречка. Въпреки това, този метод се използва доста рядко - изисква голям брой нагреватели.

• Друг метод за създаване на монолитни стоманобетонни конструкции през зимата е използването на кофраж с отопление, който се прилага само за вертикален бетон (стени, прегради, подпори), Това е много удобно, тъй като щитите тук могат да се използват повторно, а отоплителните елементи върху тях подлежат на замяна и е доста лесно да се направи това. Основният недостатък на този кофраж е много високата цена, която обаче се изплаща, когато се използва често.

• За предварително загряване на електродвигатели от стоманобетонни конструкции се използва валцдрат или телена пръчка с напречно сечение от 8 до 10 мм и стъпков трансформатор, но този метод е по-подходящ за вертикално стоящи SCR, Тук не самите електроди се нагряват, но влагата между тях (котелът на двете остриета работи по същия принцип), само тук разстоянието между щифтовете е от 60 до 100 см - всичко зависи от температурата на въздуха. Основният недостатък, въпреки цялата простота, е много голямото потребление на електричество (един електрод консумира около ч5-50А), поради което цената на строителството се увеличава.

Загряваща маса

• В този случай, за да се поддържа желаната температура, тя се проверява на всеки два часа и за тази цел предварително се подготвят специални кладенци, По време на загряването на разтвора, този тест се извършва всеки час. По време на целия процес е необходимо постоянно да се наблюдава състоянието на дажбите и контактите.

Wire PNSV и стъпков трансформатор

Забележка. PNSV (Wire Heater Steel Steel Vinyl Insulation) може да има различно напречно сечение и да се прилага еднократно. След втвърдяване на масата остава там завинаги.

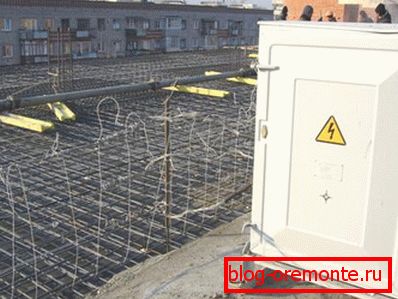

Гореспоменатите методи за нагряване на бетона не са толкова популярни, колкото този, за който сега говорим - използването на проводника PNSV като нагревател и трансформатор за преобразуване на електроенергия. Същността на този метод е следната: кабелът се полага с цикли в точката на напълване на разтвора и напречното му сечение зависи от мощността на трансформатора и температурата на въздуха на улицата (в сградата), където се работи.

В зависимост от температурата на въздуха от стъпковия трансформатор се прилага натоварване на пантите и загряването, но структурата на бетона не се променя, но скоростта на замръзване на разтвора се увеличава значително.

Съпротивлението на PNSV зависи от напречното сечение на проводника

Обърнете внимание! Преди поставянето на PNSV е абсолютно необходимо да се осигури целостта на проводника и корпуса му. Факт е, че управлението на бетоново отопление се осъществява само във връзка с температурния режим, а самият проводник в случай на изгаряне не може да бъде заменен, тъй като е напълно потопен в разтвора (освен това затварянето му може да доведе до пожар). Ето защо за такива цели е по-добре да се използва нов материал.

Таблица на оптималната дължина на контура за различни напречни сечения и видове бетон

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять "барашки", что приводит к излому провода - все повороты следует выполнять плавно.

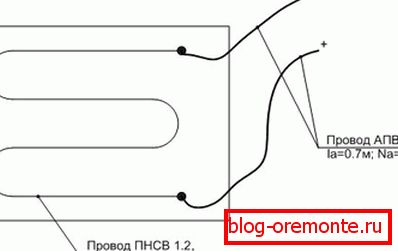

Сама укладка обычно производится либо "змейкой", как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

Във всеки случай, нагревателният проводник трябва да бъде напълно запълнен с бетон (включително), тъй като във въздуха той ще се прегрява и в резултат на това изолацията и стоманената сърцевина ще изгорят. Освен това трябва да се погрижите да защитите трансформатора и в резултат на това цялата отоплителна структура от падане на напрежението, тъй като хвърлянето може да причини сериозно прегряване и изгаряне.

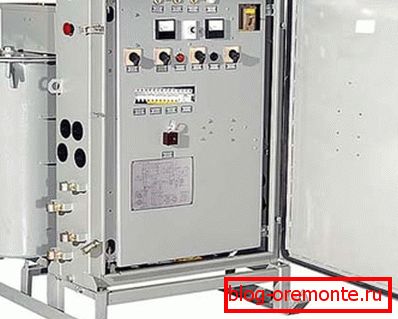

Чтобы представить наглядно схему подключения, давайте рассмотрим, как это делается в соответствии со СНиП 111-ч-80/гл.11 и ГОСТ 12.1.01ли-7 - в данном случае задействован понижающий трансформатор КТПТО-80, как на фото вверху.

Данный агрегат, перед сборкой электрической цепи следует занулить, и делается это с помощью четвёртой жилы кабеля питания на зажим N из блока XT6, шунтируя его с металлическим корпусом управленческого шкафа. Заземление производится от ножек-салазок агрегата, где для этого есть специальный болт с гайкой, а контур делают из стального провода, сечением не менее ч мм.

От съображения за безопасност съпротивлението на изолацията трябва да е поне 0,5 MΩ, което трябва да се провери преди свързването и трябва да се проверят всички завъртания и контактни връзки. След това задайте крайните превключватели SQ1 и SQ2, така че е възможно сигурно да затворите контактите със същото име, когато отваряте капака и контролния панел. Освен това не забравяйте да проверите целостта на предпазителите в случай на повреда.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SAли приводите в положение "ВЫКЛ". После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание ли80В, проверяем напряжение HL1 и HLли, после чего замыкается QF1 и, используя SB1 (аварийная кнопка "ВЫКЛ") пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SBли, после чего срабатывает магнитный пускатель KM1.

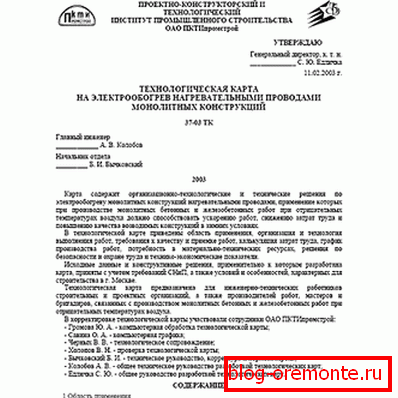

В соответствии со СНиП ли.0ли.01-87 (по нагреву несущих и ограждающих ЖБК при температуре до -ч0?C) используется технологическая карта на электрический обогрев проводами типа ПНСВ. Настоящий документ содержит технические и организационно-технологические решения вопросов по методу проводного обогрева со всеми используемыми техническими и технологическими параметрами, то есть, весь график прогрева бетона.

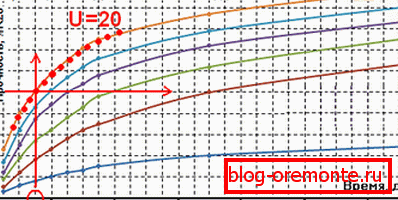

За да контролирате отоплението, както и да предскажете качеството на бетона, след окончателното втвърдяване, използвайте лист отоплителен бетон - форма, за която винаги можете да изтегляте през интернет. Тези данни ви позволяват точно да проверите времето и реда на втвърдяване на напълненото решение, т.е. като стъпка по стъпка ръководство за постигане на най-голяма сила.

Контроль или расчет прогрева бетона осуществляют с помощью технического термометра - в залитой массе делают специальные воронки, куда закладывается трубка, а в неё уже опускается термометр. Температуру фиксируют через каждые два часа, а если толщина конструкции не превышает 10-115 см, то это делают каждые ч-5 часов.

Не следует забывать, что при нормальном нагреве ПНСВ - до 80?C - температура бетона при прогреве доходит до ч0?C-50?C, и это происходит на морозе!

Вкъщи, като трансформатор за стъпка надолу, можете да използвате машина за заваряване с мощност от най-малко 250А, както е на снимката по-горе, и съпротивление, следователно. Броят на проводника PNSV в такива случаи може да се изчисли по формулата R = U / I.

Как правило, показатель U у нас будет 220-2ли0В, и если мы используем агрегат вышеупомянутой мощности, то I=250А. в таком случае R=U/I=220/250=0,88ом и, исходя из этого, можно воспользоваться таблицами для определения нужного сечения и длины провода.

Следует сказать, что погружая ПНСВ в массу бетона, с трансформатором его следует связывать алюминиевым проводом типа АПВ сечением не менее ч мм, но скрутка при этом должна находиться в растворе.

Споменахме този момент не напразно - ще трябва да съчетаете два хетерогенни метала - стомана и алуминий, поради което връзката може да не е гладка, което ще доведе до искри, прегряване и изгаряне на жицата. Но няма да можете да преосмислите назъбения обрат, затова отделете специално внимание на този момент - от него ще зависи възможността за завършване на процеса като цяло.

Заключение

В заключение, може да се каже, че най-ниската цена на бетоновата работа за отопление е в случай на използване на PNSV кабел и трансформатор за стъпка надолу и въпреки че този метод е доста неудобен за вертикалните SCM, понякога се използва за спестяване на пари. Независимо от сложността на полагането на проводника (отнема много време), най-често се използва загряване на конструкции от RC.
