Ръчен миксер: дизайн рецепти, маркиране, проверка,

01-05-2017

Строителство

Смесването на циментова смес е доста труден процес, който изисква много усилия. И ако няма възможност да закупите или наемете конкретен миксер и обемът на работа е доста голям, е време да помислите за механизация на този процес. Добър вариант е ръчен бетонен смесител и ще ви разкажем за това просто устройство.

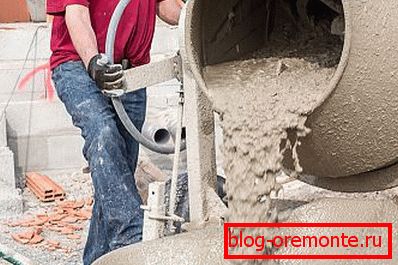

Месене на голямо количество решение не е лесна задача, така че е просто невъзможно да се направи без спомагателни инструменти

Теоретична част

На първо място ще се запознаем с някакъв теоретичен аспект. Това ще ви позволи да разберете по-добре някои от функциите на устройството.

Защо не използвайте тренировка

Много хора вероятно задават такъв въпрос. На пръв поглед изглежда, че е много по-лесно да прикачите специална дюза към свредлото и да го използвате като миксер.

Този метод обаче има известни недостатъци:

Всяко електроинструмент не е предназначен за продължителна работа. В този режим устройството просто ще се разпадне бързо. Ако редовно правите прекъсвания, не можете да го направите и решението ще започне да разбира предварително.
За да се смеси напълно сместа, работният инструмент трябва непрекъснато да се задвижва от едната страна в другата. Сондата има прилично тегло, така че тази процедура ще бъде изключително трудна.

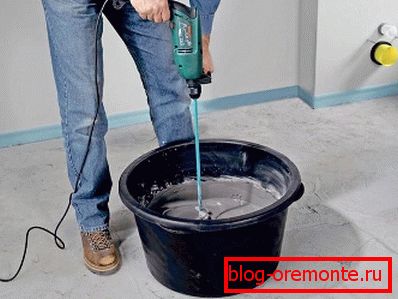

За малка част от такъв инструмент е съвсем подходящо

По този начин е практически невъзможно да се разбърква цялото решение. В труднодостъпни места компонентите остават несмесени. В резултат на това ще има сериозен брак.
И накрая, този метод ще доведе до голям брой спрейове.

Все пак, ако става въпрос за малка част (няколко кофи), по-добре е да използвате строителни смесители и кофа. Най-често обаче е необходимо да се подготви много по-голямо количество ценна смес. Какво да направя в тази ситуация?

Единственото решение е да се използва по-перфектно устройство. Това е бетонен смесител.

Принципи на работа

Ако се интересувате от такова устройство, то определено искате да разберете как това чудо работи.

Има много принципи на работа, но три от тях се използват активно:

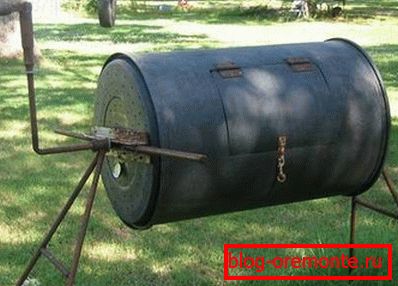

На тази снимка можете да видите добър пример

гравитационното: контейнерът с разтвора се претоварва, в резултат на което той пада върху себе си, създавайки ефект на смесване. Този метод е подходящ за малък обем. В допълнение, заслужава да се отбележи, че бетонът е със задоволително качество.

Интересното е, че понастоящем този принцип не се прилага в промишлен мащаб.

вибрационна: резервоарът е неподвижен, а специален миксер предизвиква компресия и смесване на сместа. В резултат на това се смесва много качествено и разтворът е много плътен. Единственият недостатък на този метод е огромният разход на енергия, така че той се използва само в случаите, когато се изисква идеалното качество на сместа (например, когато се издигат язовири).
Принудително механично: припомня вече описания метод с тренировка. Обаче често се комбинира с други: например, когато миксерът работи в постоянно въртяща се вана.

Как да се смесва бетон ръчно или с помощта на електрически инструменти зависи от вас. Ще Ви дадем някои препоръки относно производството на ръчно оборудване.

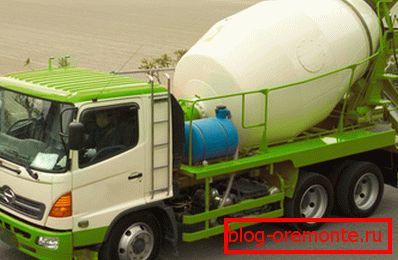

Тези познати автомобили са най-поразителния пример за комбинирана техника

Рецепти за производство

Инструкциите по-долу ще ви покажат как да създадете такова устройство сами. Има много възможности, но ще разгледаме най-примитивните. Той е идеален за лично ползване, т.е. когато не са необходими големи обеми за кратък период от време.

Търсенето на материали

Първият етап винаги трябва да е изчисленията. Такава мярка ще постигне желания резултат, без да прави грешки.

Така че, трябва да направите следното:

Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть "родная" крышка.

Важно: оценявайте състоянието на метала, ако е силно засегнато от корозия и ръжда, след което го използвайте нежелано. В противен случай има голяма вероятност от пукнатини, които ще поставят мазнина кръст над всички усърдие.

Ако капакът не е намерен, тогава той трябва да бъде заварен сам по себе си. Ето защо трябва да намерите лист от метал с подходящ размер.

Можете да нарисувате барабана. Тя ще удължи живота й

Също така ще трябва да намерите няколко тръби, парчета армировка или ъгли. Тези елементи са необходими, за да се създаде рамка, на която ще застане желаното устройство.
Ще ви е необходима машина за заваряване. Днес тези устройства са евтини, имат малко тегло и работят от стандартна мрежа от 220 волта. Следователно е доста разумно да се наеме или дори да се закупи.
Не забравяйте за българина. Ръчно рязане на метал е истински труден труд. Заредете с няколко диска, защото тези елементи бързо стават безполезни.

Маркиране и валидиране

Суровините и инструментите са готови. Преди да започнете работа, трябва да проверите всичко и да направите известно маркиране.

Така че, ние правим следното:

Още веднъж проверяваме барабана, защото в случай на дефекта ръчният бетонен смесител просто не работи. Желателно е да почукате, за да сте сигурни в неговата сила.
След това инспекцията трябва да бъде подложена на елементите на рамката (за ръжда и повреда, защото те ще поемат огромен товар) и инструмента.

Промишлен миксер за бетон, принцип на работа - ръчно

След това трябва да маркирате центъра на дъното на цевта и на капака му. На този етап не можете да направите грешка, две точки трябва да се намират точно на една и съща линия.
Необходимо е също така да се посочи местоположението на инсталацията за кланични трупове. Те могат да бъдат различни, в зависимост от избрания дизайн.

Съвет: Проверете стегнатостта на резервоара на този етап. За да направите това, излейте вода в нея до ръба и проверете дали има течове.

Сварка

Сега е време за по-отговорни и сложни процеси. Не забравяйте, че на този етап цената на грешката е много висока.

Така че, трябва да направите следното:

Пробийте дупки в средата на дъното и капака. Размерът му трябва да съответства на предвидената рамка.
След това заварете фланеца с вала в центъра на дъното. От външната страна на него ще трябва да фиксира лагера.
Фланецът с ножове трябва да бъде заварен към капака. Тези елементи ще разбъркат сместа по време на въртенето на дръжката. Трябва да има поне три от тях.
След това ще трябва да заварявате стелажите. Можете да направите това под формата на буквата "А". Също така да кажем и опцията за инсталиране на колела върху тях, което ще позволи на устройството да се движи свободно.

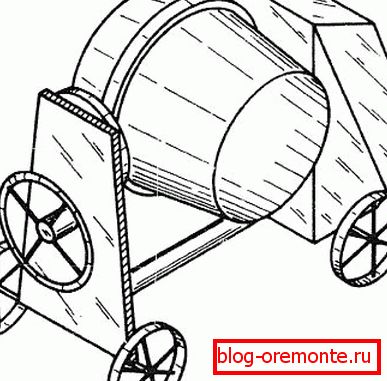

Можете да използвате тази необикновена схема. Този дизайн ще бъде лесен за преместване от едно място на друго

По принцип на този етап ще трябва да покажете малко въображение и художествени умения. Можете да използвате и готови схеми, от които има огромно количество. Няма специални изисквания за формата и разположението на стелажите.

завършване

Дошло е време за последния акорд.

Трябва да направите следното:

Нарежете отвор отстрани на контейнера с размери най-малко 35 х 35 см. Ще трябва да заредите оригиналните компоненти и да излеете готовата смес.
Нарежете го с български. Внимавайте да не повредите самата стена.

Обърнете внимание! Колкото по-тесен е дискът, толкова по-гъста ще бъде свързването на стената и люка.

Изрязаният елемент трябва да се постави върху пантите. Обикновените врати ще правят. В този случай дупките трябва да бъдат третирани с някакъв уплътнител, за да се предотврати изтичането.
В тази част на цевта, където се намират лопатките, заварете дръжката. Тя трябва да бъде дълга и възможно най-силна (за нея ще бъдат натоварени сериозни товари).

Подобрен дизайн

Ако средствата позволяват, можете да си купите тук такъв вибратор, който ще осигури отлично качество на решението

Ако има желание, тогава е възможно да се осъществи подобен ъпгрейд на този дизайн. Тази необходимост възниква, когато става дума за големи части от разтвора. Примитивното оборудване ще изисква много работа от мъж.

Възможно е да се направи вибрационен бетон от обикновен бетонен смесител. За да направите това, той трябва да бъде свързан с перфоратора с механизма за удар. Той ще поеме най-отнемащата време част от работата.

Въпреки това, доста често това устройство не е много ефективно. Това се дължи на много популярни грешки.

Искаме да научите само от грешките на други хора, така че нека ги донесем по-долу за вас:

Неправилна форма на резервоара, Тя задължително трябва да е кръгла, не широка и да има голяма височина. В идеалния случай размерът на вибратора трябва да бъде няколко сантиметра по-къс от радиуса на ваната.
Плосък вибратор, Не забравяйте, че като вибратор не можете да използвате например метален лист. Тя трябва да има извита форма (примерът е показан на изображението по-долу).

Тук такъв вибратор ще осигури висококачествено смесване

Твърде голям вибратор, Не забравяйте, колкото по-малка е силата на перфоратора за бетон, толкова по-малък е диаметърът на диска. Така например, при мощност от 1,3 kW (най-популярният индикатор днес), дискът трябва да има диаметър около 25 см.

Обратите внимание! Если не соблюсти данное указание, раствор не будет "раскачиваться", то есть не перемешается должным образом.

Неправилно положение на вибратора, Тя трябва да бъде разположена стриктно по централната ос на контейнера (в противен случай разбъркването няма да бъде еднородно). Разстоянието до дъното трябва да бъде приблизително равно на диаметъра на диска.

Ако следвате всички указания, посочени по-горе, можете да станете щастлив собственик на бърз и евтин миксер. При средна мощност на перфоратор ще са достатъчни 5-10 минути за готвене (в зависимост от обема на ваната). В този случай не отделяте много усилия за тази манипулация.

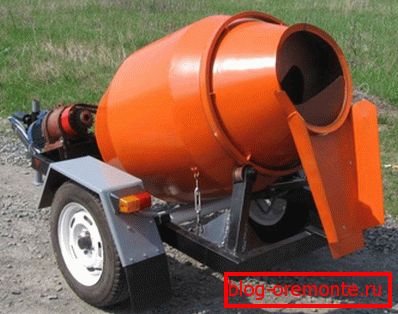

Експертите препоръчват използването на контейнер от този формуляр

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью "Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы").
