Стоманобетонни панели за стени - пълен преглед на видовете и

Стенните външни бетонни и стоманобетонни панели са намерили най-широко приложение в строителството на къщи, както и в промишлени и обществени съоръжения. Появата им преди повече от 50 години беше истински пробив в строителството и направи възможно да се намали строителният период няколко пъти.

Видове стоманобетонни панели

Стоманобетонът е монолит, изработен от стоманена армировка и бетон. Взаимодействието на тези материали е много ефективно. Бетонният камък здраво прилепва към метала, предпазвайки го от ръжда. Тези компоненти се допълват взаимно в устойчивост на различни товари.

Получените структури имат значителна сила и само високотехнологични инструменти могат да помогнат при тяхната обработка. Диамантно пробиване на дупки в бетон наскоро стана популярно.

Обърнете внимание! Обемът на стоманобетонни продукти, основно, взема евтини суровини - чакъл, натрошен камък, пясък. Следователно, тяхната цена е сравнително малка.

Какви са техните сортове?

Армировите изделия от армировка са разделени на:

• щамповани предпродукти;
• аналози, подсилени с обичайния метод.

По плътност (специфично тегло) и степен на бетон:

• супертежни бетонни панели, плътност 2,5 т / м?
• тежки аналози с плътност 1.8 / 2.5 т / м2;
• светлина, специфичното им тегло до 1.8 т / м?
• ултралеви продукти, тяхната плътност от 0,7 т / м ?.

В своята конструкция стоманобетонните стенни панели са разделени на:

• монолитна;
• куха;
• произведени от един вид решение;
• направени от различни видове смеси.

Стоманобетонът може да бъде предназначен за:

• за жилищни и обществени сгради;
• за производствени съоръжения;
• за инженерни структури.

Методи на производство

Производството на панели се извършва в заводите на стоманобетонни изделия по различни методи.

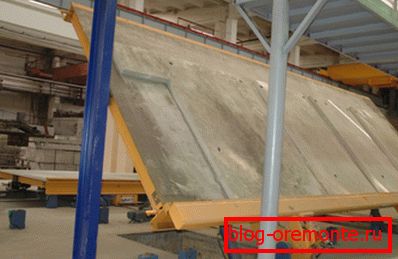

1. Технологията за щандове е предназначена за производство на продукти с големи размери, Разтворът се излива в фиксирани форми. Специални единици: бетонни павета и вибратори, на свой ред се доближават до щандовете и произвеждат технологични етапи.
2. Методът на касетата е модификация на предишния метод, Панелите се произвеждат в неподвижни касети, които се състоят от няколко стоманени отделения. Във формата на рамка, изработена от армировка, тя се запълва с бетон. Топлинната обработка се осъществява чрез контакт, през стените на касетите.

След затопляне, стените на матриците се отстраняват и панелите се отстраняват от мостов кран. По този начин се произвеждат плоски продукти: стенни конструкции и аналози за подове.

1. С технологията с поток-агрегат, формите за продукти се движат по верига от един механизъм към друг, Мокър и топлинна обработка се извършва постоянно.
2. При метода на вибриращо валцуване, целият производствен цикъл се осъществява на една инсталация на принципа на протичане на потока (вибрационна валцоваща мелница). Това е конвейер, състоящ се от стомана, защитена с гума.

Лентата се движи през технологичните постове. Те са: монтаж на рамката от армировката, изливане на бетон, уплътняване чрез вибрации и топлинна обработка. Инструкцията препоръчва по този начин да се произвеждат панели с прегради и припокривания, както и външни стенни плочи, изработени от лек бетон.

Технически изисквания

Към печките, държавните стандарти налагат най-строгите изисквания.

1. Точност на стандартните размери, както и геометрични форми.
2. Оптималността на дизайна на фуги и сглобки.
3. Точното местоположение на ипотеките.
4. Съответствие на размера и теглото на стоманобетонните продукти с възможностите на транспортните и товарозахващащи машини.

Обърнете внимание! Къщата, изработена от стоманобетонни панели, трябва да бъде изградена от продукти, чиито размери са в границите на отклоненията и допуските. Те се определят от ГОСТ № 130 / 15.4 / 84.

1. Размерите на ипотеките в тях трябва да съответстват на нормативните стойности, грешката не трябва да надвишава 0,5 см.
2. Аксиалното изместване на ипотеки не е повече от 1 см.
3. Тези елементи трябва да са равни на равнината на панелите или над тях - не повече от 0,3 cm.

Повече за стените

Големи стени плочи са проектирани да ускорят темпото на строителството. Например, къщата от стоманобетонни панели може да бъде построена само за 2 седмици.

Dostoinstva ŽBI

Популярността на стоманобетонните панели в масовото строителство, с изключение на високия процент на работа, може да се обясни и с техните други предимства:

• висока якост;
• добра носеща способност;
• приемливо ниво на топлоизолация;
• 100% пожароустойчивост;
• устойчивост на температурни промени;
• трайност на работата.

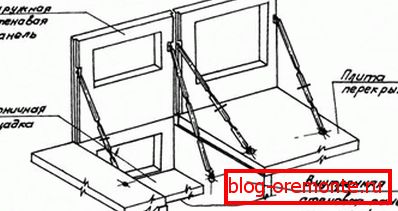

Типове панелна конструкция

Конструкцията на панела може да бъде скелет и без рамки.

Това зависи от това какви стени се използват: обвивка и лагер или само обвивка.

1. При безгредови сгради натоварването на подовете се извършва от самите панели.
2. При аналозите на телена решетка функциите за товар се изпълняват от скелети. Стенните плочи служат за зониране, ограждане, звукоизолация и топлоизолация.

Фабриките произвеждат панели за външни и вътрешни стени.

1. Външните плочи са разделени на три категории: еднослоен, изработен от клетъчен или лек бетон и състоящ се от два, три пласта. Последните са изработени от тежки видове бетон и топлоизолатор.
2. Екстериорът на конструкцията е покрит с фасадни керамични плочки, декоративен хоросан, водоустойчиви бои и т.н. Вътрешната страна на плочите е подрязана и подготвена за довършителни работи.
3. Височината на стенните стоманобетонни панели е равна на височината на един етаж. Тяхната широчина се простира до половин стая (300/720 см), дебелината може да бъде 20/50 см. Размерите на стоманобетонните стенни панели за преградни стени съответстват на размерите на стаите. Дебелината им е 3/16 см.

Класификация на стенните плочи

Съществуват различни разделения на панелите в категории въз основа на принципа, който се основава на тях: типични особености, цел, структура, състав на материала.

Структурен дизайн

Произведените панели са разделени на монолитни и композитни аналози.

От своя страна ламинираните продукти могат да бъдат интегрални или да имат слоеве въздух.

1. Еднослойните аналози са направени от хомогенен бетон, който има ниска топлопроводимост. Дебелината на външната им част е 2/4 см. Вътре в плочата е украсена с облицовка.
2. Двуслойни плочи имат здрава конструкция. Техният поддържащ слой е изработен от стоманобетонен разтвор. Това е вътрешността на панела, който допълнително играе ролята на парна бариера. Външният слой за топлинно екраниране е покрит с циментово-пясъчен разтвор.
3. Трислойните панели от железобетон са изработени от две плочи, свързани чрез заварена рамка от армировката. Между тях е поставен нагревател.

Според носещата способност, стените са разделени на:

• самонесущие изделия;
• носещи аналози.
• панти с панти.

Панели за дялове

1. Тези големи плочи имат височина на пода и дължина до 600 см. Те са предназначени за изграждане на напълно сглобени сгради.

Обърнете внимание! За производството на преградни стени трябва да се използва висококачествен конвенционален или гипсов бетон. Материалът трябва да има добра водоустойчивост и устойчивост на замръзване.

1. Такива плочи са подсилени с желязна телена мрежа или пръчки от термично и механично устойчива стомана, клас А / III, AT / IIIC. Всички стоманени части на продукта трябва да бъдат покрити с антикорозионен грунд.

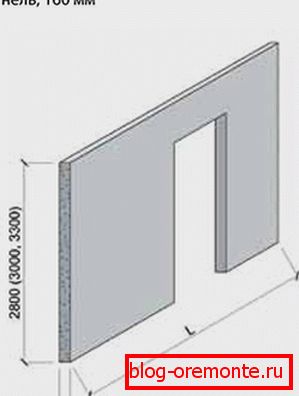

Еднослойни плочи

1. За производството на еднослойни стенни панели се използва бетон с хомогенна структура и високо ниво на топлоизолация. Най-често това е лек (клетъчен) материал.
2. Външната страна на плочите е покрита със слой от облицовка с дебелина 2/4 см, за да ги предпази от атмосферни влияния.
3. Тъй като вътрешността на интериора се прилага различни мазилки, плочки и др.

Двупластови панели

1. Двупластовото разнообразие от плочи обикновено има непрекъсната структура. Първият носещ слой е изработен от плътно подсилен стоманобетон. Друг слой е топлоизолация.
2. Намира се отвън и е покрита с циментово-пясъчен разтвор.
3. Носещият слой се намира вътре в помещенията и едновременно служи за парна бариера.

Трислоен тип продукт

Най-вече стоманобетонните трислойни панели са в процес на търсене.

1. Основата на трислойната плоча е външната лагерна страна, вътрешният панел е прикрепен към нея от арматурата. Поради разликата между тях се намаляват топлинните загуби в конструкцията.
2. Термоизолаторът в тези продукти може да бъде минерална вата, влакнест цимент на базата на цимент, силикатна пяна, полиуретан.
3. Трислойните плочи имат типични размери и имат различна дебелина. Тя се избира от дизайнерите въз основа на климатичните условия на терена и топлинните характеристики на сградата.
4. Този тип панели са изработени от леки, но силни бетонови смеси или тежки видове бетон, с клас не по-нисък от B-12.5.
5. Засилване на продуктите със заварени мрежи или стоманени рамки. Всички метални части от плочите са защитени от антикорозионни грундове.
6. Характеристиките на трислойните стенни панели се определят от стандартите на ГОСТ № 311310/2005 и ГОСТ № 13015/2003.
7. Ако е необходимо да се обработват плочите по време на монтажа им, армиран бетон се нарязва с диамантени кръгове.

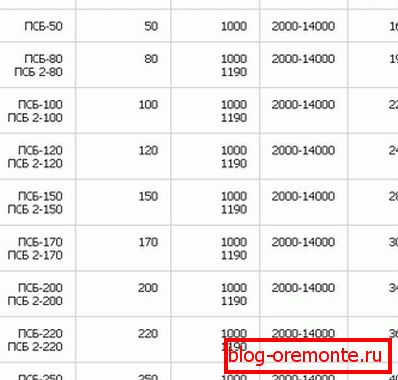

Размери на продуктите

1. Основният критерий за избор на стени от собствените им ръце е техният размер. Те трябва да бъдат посочени в дизайна на сградата, като се вземат предвид нейните проектни схеми и етажни планове.
2. Размерите и дебелината, размерът и броят на отворите, техническите характеристики на панелите се определят въз основа на дизайна.
3. Типични размери на плочи за жилищни сгради: височината е равна на един етаж, ширината е една или две. Външните панели имат отвори за врати и прозорци. Плочите за преградни стени са твърди или имат врати.
4. Панелите за промишлени съоръжения са с дължина 6 метра, 9 и 12 метра.

Обърнете внимание! Дебелината на стените трябва да бъде избрана въз основа на климатичните условия във вашия район. Също така от голямо значение са топлинните инженерни качества на използваните строителни материали. Производителите произвеждат продукти с дебелина от 20/50 сантиметра

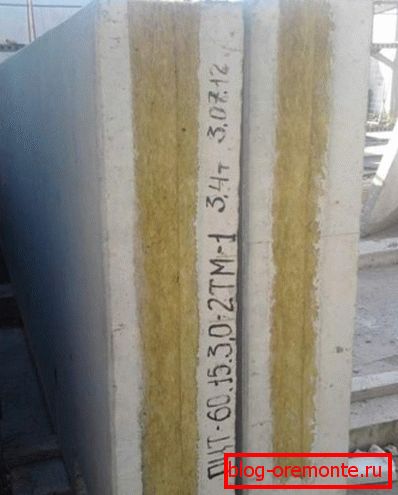

Маркиране на продукта

Етикетите са отбелязани с букви и цифри в тирета.

1. Първата група показва вида на плочата и нейните размери: дължина, височина (в дециметри), дебелина (в сантиметри).
2. Следният фрагмент определя класа и вида на бетона: A - светлина, T - тежка, I - клетъчна.
3. Третата част се отнася до допълнителните качества на продукта.

Например:

• сеизмична устойчивост по-голяма от 7 точки - C;
• съпротивление на замръзване под -40 градуса - M;
• пропускливост: особено ниско - О, намалено - P, нормално - N.

Тази група марки включва указания за структурните свойства на продуктите:

• тяхната форма;
• конфигурация на краищата;
• вид и разположение на отворите, ако има такива;
• Форма на гроба (ако има такива) в континуитет на съседни елементи;
• вида и местонахождението на освобождаването на фитинги и ипотеки;
• наличието на армировъчна структура за намаляване на натоварването поради неравномерни фундаментални деформации.

Ето пример за маркиране: PST 598-300-20.

• PST - трислоен панел за стена;

598 см е дължината му;

300 см - височината му;

20 см е широчината му.

заключение

Стоманобетонните панели от огради, стени и тавани са неразделна част от модерното масово строителство. Използването на нови технологии, материали и дизайнерски решения при тяхното производство прави възможно оптимизирането на изграждането на сгради.

Ако се запознаете с видеоклипа в тази статия, ще получите много полезна информация.
