Устройството за измерване на якостта на бетона - основните

Бетонът се отнася до един от най-често срещаните видове конструкции, качеството и силата му зависи до голяма степен от трайността и надеждността на цялото съоръжение като цяло. Не е изненадващо, че дефиницията на свойствата на силата е много важна задача в процеса на издигане на обект и пускането му в действие. Различни методи и видове оборудване се използват за тази цел, което ще разгледаме в рамките на този преглед.

Основни методи за тестване на бетон

Струва си да се отбележи, че оборудването от тази група може да се използва за тестване на силата, както бетон, така и тухла. Якостта се разбира като способността на материала да устои на фрактурата под действието на вътрешен стрес и различни външни фактори, колкото по-висока е стабилността, толкова по-надеждна и издръжлива е конструкцията.

Можете да извършите теста по два начина:

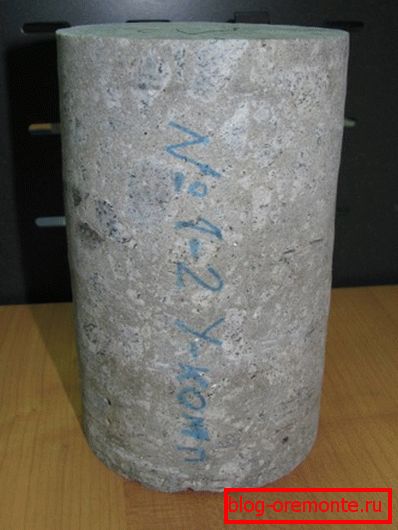

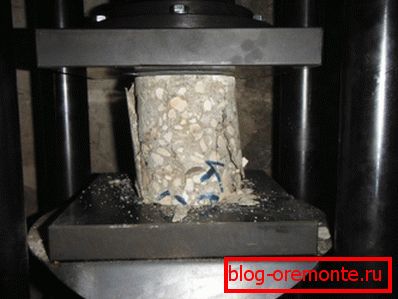

• Разрушителна: същността на този метод е, че в специалната преса предварително приготвените заготовки са смачкани, Те могат да бъдат кубчета, които са излят от контролиран бетон или ядки - фрагменти с цилиндрична форма, които се получават чрез подпомагане на диамантени отвори в бетона и отстраняване на фрагмента.

• Вторият вариант е да се използва устройството за определяне на якостта на бетона чрез неразрушаващ метод, Такова оборудване измерва физическите количества, които пряко влияят върху здравината на бетона, и ги преизчислява, като се получават желаните показатели. Естествено, колкото по-добро е оборудването, толкова по-малка е грешката и колкото по-голяма е точността на изследванията.

Видове устройства

При извършване на измервателни дейности най-често се използва един от двата основни типа измервателни уреди. Естествено, извършването на работа със собствените си ръце предполага тази опция, тъй като цената на специалната преса е много висока и няма смисъл да я пазите, ако нямате специална лаборатория за тестване, която да предоставя услуги за измерване на силата и други показатели.

Определяне на механичната якост

Ако недеструктивното тестване (НД) се извършва механично, тогава основният нормативен акт, който задължително трябва да се следва, е GOST 22690-88 "Бетони. Определяне на якостта чрез механични методи NK ". Този документ определя правилата за изпитване както на тежък, така и на лек бетон с крайни стойности на якост, които не надвишават обхвата от 5 до 100 МРа.

Тази група от устройства включва няколко основни типа оборудване, които се различават по начина на определяне на някои от индиректните характеристики.

Това могат да бъдат следните показатели:

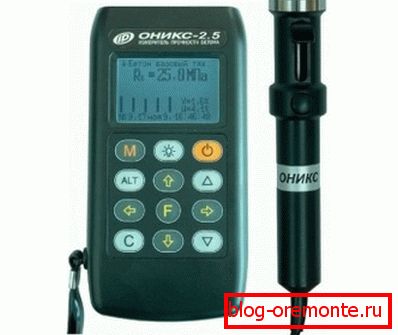

• Енергията на удара е специален нападател.

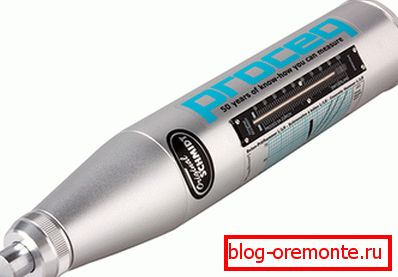

• Стойността на връщането на отскока от чука, притиснат към стената.
• Размерът на лявата писта от удара.

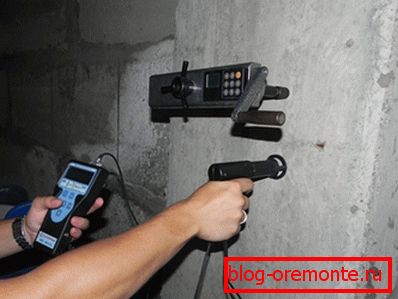

• Индикатор за силата, необходима за разрушаване на малка площ върху краищата на конструкцията или когато е разкъсан неподвижен болт.

Особеностите на измерването с помощта на този или на този метод зависят от много фактори, поради което инструкцията за употреба на устройството е задължителна за изучаване. Обмислете най-популярната версия на тестването - методът на еластичното отскачане.

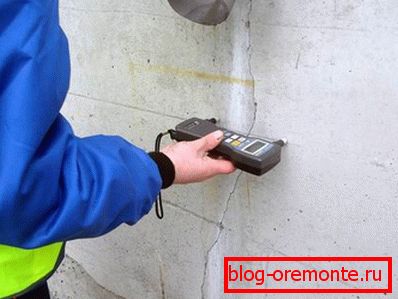

Технологията изглежда така:

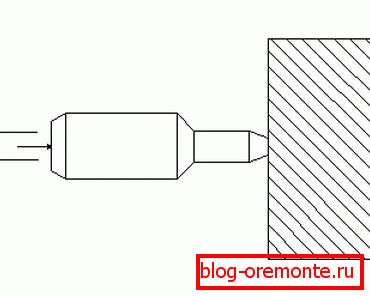

• Измервателната единица трябва да е разположена перпендикулярно на повърхността, колкото е по-голяма космичността, толкова по-голяма е грешката при измерването, не забравяйте за нея.

• Изпитването трябва да се извърши на различни части от повърхността, за правилността на измерванията трябва да имате най-малко 5 стойности и да определите средноаритметичната стойност.
• С помощта на специална формула се изчислява индексът на якост на даден проект. Всъщност всичко е достатъчно просто и, следвайки препоръките и изискванията на инструкцията, е възможно да се правят качествени измервания, дори и без подходяща практика.

Обърнете внимание! За да бъдат индикаторите точни и точни, не забравяйте, че минималната дебелина на бетонната структура не трябва да бъде по-малка от 100 мм.

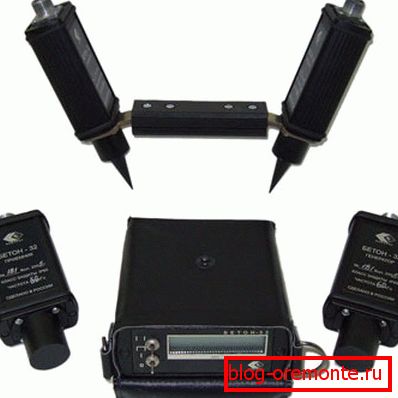

Използване на ултразвуков метод

Когато се използва този метод за изчисляване на якостта на бетон или тухла, всички изисквания за измервания и процедурата за тяхното определяне се определят от GOST 17624-87 "Бетони. Ултразвуков метод за определяне на якостта. " Струва си да се отбележи, че с помощта на този метод е възможно да се правят измервания на почти всички видове бетон, това прави тази възможност възможно най-универсална.

С помощта на ултразвук е възможно да се измери както показателите на готовите структури, така и материалите, които все още не са получили оптимални параметри на якост. Това означава, че можете да проследите процеса на втвърдяване на материала.

Характеристиките на този тип измерване са, както следва:

• Самият метод се основава на физическата връзка между силата на бетона и скоростта на разпространение на звукови вибрации върху него. Тази връзка може да бъде изразена под формата на формула, графика или таблица, експертите я наричат ​​"калибрационна характеристика". Този индикатор се определя отделно за всеки обект на измерване, в процеса на проверка, повърхност или чрез звук.
• Въз основа на резултатите от тестването и избора на характеристиките на калибриране се извършват основните тестови мерки и те трябва да се провеждат по същия начин като мерките за изпитване.
• Въз основа на получените индикатори се определя действителната якост на този или на този участък от бетонната структура.

Обърнете внимание! Колкото по-точно е определена калибрационната характеристика, толкова по-висока е точността на крайните резултати.

Може да е необходима проверка в различни случаи: от определяне на надеждността на конструкцията до изчисляване на динамиката на втвърдяване на бетона. Ако се извършва рязане на стоманобетон с диамантени кръгове, е желателно да се измери силата и да се избере оптималния вид кръг за бетон.

заключение

В някои случаи зависи до голяма степен от правилността на измерванията, особено ако става въпрос за ремонтни дейности и мерки за укрепване на структурата. Само коректните данни гарантират, че е избрана желаната опция за по-нататъшно действие. Видеото в тази статия ще ви помогне да разберете някои от характеристиките на използването на измервателни уреди.
