Вибратор за бетон - гаранция за качествен стил:

Според SNIP, висококачественото полагане на бетон изисква задължителна вибрация, която осигурява необходимата плътност на сместа и ви позволява да се отървете от въздушните мехурчета. За да се гарантира това, се използва специален строителен инструмент - бетонен вибратор. Ще ви разкажем как се подрежда такова събрание, какви са сортовете и как да се направи вибратор за бетон от самия него.

Конкретна консолидация

Качеството на бетонирането зависи от различни параметри, особено важни са следните:

• Правилната формулировка и състав на сместа. От този параметър ще зависи от марката на получения бетон, като следствие - силата на материала за компресия и способността да издържат натоварванията, както и неговата устойчивост на замръзване, пластичност и други ключови индикатори;
• Качествено смесване на компонентите на сместа. Това също е необходимо и много съществено условие за нормално бетониране, тъй като за да се получи силен камък, се изисква най-равномерното разпределение на всички съставки върху обема на сместа;
• Правилен стил. Монолитната конструкция изисква определен режим на леене, най-често непрекъснат, както и задължително използване на вибрации.

  Обърнете внимание! Вибрацията е механично действие върху прясно положена бетонна смес чрез хармонични вибрации, предавани директно или чрез въздействие върху кофраж или подсилваща клетка.

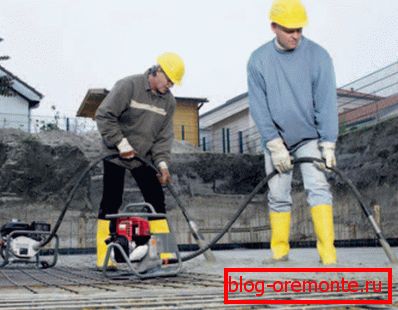

С помощта на вибрации е възможно да се увеличи плътността на разтвора, както и да се отървете от въздушните мехурчета, които неизбежно влизат в бетона по време на смесване и натрупване. В допълнение, скоростта на взаимодействие на компонентите се увеличава, свързването на сместа с армировката се подобрява, силата и качеството на получения бетон се увеличава.

Трябва също така да се отбележи, че вибрациите позволяват използването на тежки и постно марки решения, чиято пластичност е доста ниска.

Обърнете внимание! Чрез намаляване на броя на порите и капилярите в камъка, както и чрез увеличаване на скоростта и активността на взаимодействието на компонентите и хидратацията на цимента, се повишава устойчивостта на замръзване и устойчивостта на влага на получения материал. Освен това, поради вибрации, сместа е много по-плътна и запълва по-бързо целия кофраж, което е важно и за висококачествено бетонно разполагане.

Устройство и разновидности вибраторов

Принцип действия

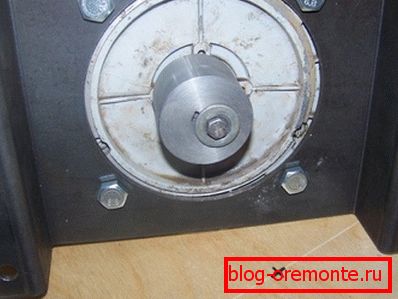

Всички видове вибрационни инструменти за работа с бетон по един принцип: енергията на въртене се превръща в вибрационна енергия, която действа върху сместа. За осъществяване на тази трансформация се използва ексцентричен вал, чийто център на тежестта е изместен по отношение на оста на въртене.

Това изместване води до появата на центробежна сила, която действа по линията на радиуса на въртене от центъра към външния ръб на окръжността.

Тъй като елементът за небалансиране непрекъснато се върти, посоката на възникващата сила непрекъснато се променя и всяка приложена сила (ако е достатъчна) причинява движение. Но тъй като посоката на действие на силата е променлива, вместо насочено движение има колебание, чиято честота е равна на честотата на въртене на вала с ексцентрика.

На пръв поглед такъв дизайн непрекъснато има тенденция да напусне първоначалното си положение, но след като се е преместил на един милиметър от едната страна, веднага започва да се движи в другата, а след това в обратната посока.

За да се осигури въртенето на вала, се използват различни видове двигатели. Това могат да бъдат електродвигатели, двигатели с вътрешно горене или пневматични задвижващи механизми. Най-често използват електрически двигатели със захранване от мрежата от 220 волта.

Процесът на прехвърляне на вибрационния ефект на сместа зависи от типа и дизайна на инструмента, както и от нюансите на инсталацията. След това ще разгледаме основните сортове бетонни вибратори, сред които има такива основни типове:

  Обърнете внимание! Видът на конструкцията зависи от устройството на вибратора за бетон, начина на предаване на вибрациите към разтвора и начина за прехвърляне на въртенето към вибриращия вал от вала на двигателя, преди всичко.

Задълбочено

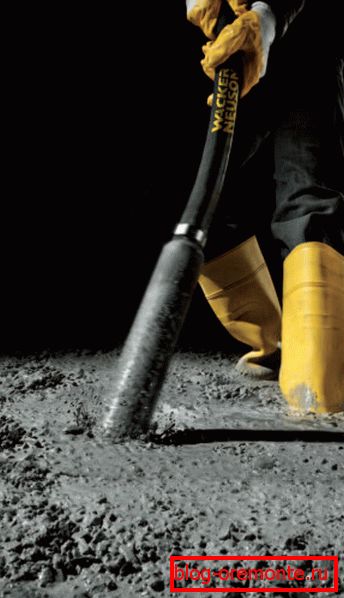

На първо място, искаме да разгледаме най-универсалния и широко разпространен тип инструмент - дълбоки или потопяеми вибратори.

Те идват в два типа:

1. Електромеханични с честота на мотора 50 Hz и гъвкав ротационен предавателен вал;
2. Висока честота с потопяем мотор, разположен в края.

Първият тип е устройство, състоящо се от три основни възела:

1. Електрически асинхронен двигател с честота 50 Hz. Двигателят се намира на повърхността и извън кофража или бетонната зона. Като правило се използват агрегати с мощност от 0,5-2,5 kW;
2. Гъвкав вал, който се състои от стоманен кабел и гъвкава пластмасова обвивка. Също така, устройството има механизъм за закрепване на кабела към вала на мотора в единия край, към вала на вибратора в другия край;
3. Вибриращ накрайник или камшик, който е стоманен цилиндър, в който е монтиран планетен вибрационен механизъм върху лагери и съединители.

Такъв инструмент по правило е преносим, ​​освен в случаите, когато се извършва мащабно бетониране и пакети от вибратори се окачват на рамката, движена от кранове. Недостатъците на това устройство включват достатъчно голямо тегло на двигателя и ниска честота на вибрации, тъй като скоростта на въртене на вала е ограничена.

Също така трябва да се има предвид, че гъвкавият вал изисква грижи и смазване, а върхът е податлив на сериозни влияния, които, ако не се поддържат правилно, бързо носят устройството. Предимство е сравнително ниската цена на инструмента.

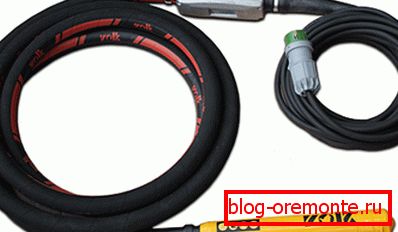

Високочестотните единици са най-удобни и качествени, обаче, и по-скъпи. Тук високочестотният двигател - 200 Hz - се намира директно в камъка, който е потопен в разтвор със специално удължение. Високата честота на вибрациите (от порядъка на 10-12 kHz) осигурява по-добро уплътняване на бетона.

Моторът работи при 36 V и е свързан към мрежата чрез трансформатор и честотен преобразувател. Съществуват и високочестотни вибратори за бетон при 220V, в които са вградени честотен преобразувател и трансформатор.

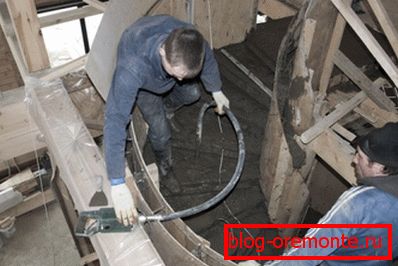

  Обърнете внимание! Потопяеми вибратори са най-удобният и универсален инструмент, който е подходящ за повечето бетонови работи, като например изграждането на основи, армопоясов, скара, плочи, стени и колони със средна честота армировка.

повърхност

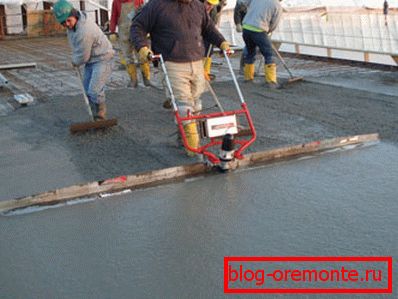

повърхност вибраторы часто называют виброрейками, так как они представляют собой двигатель с эксцентриком, корпус которого передает вибрацию правилу, с помощью которого разравнивают раствор при укладке стяжки. Правило или рейку обычно двигают по маякам, однако возможно и самостоятельное движение.

Това устройство е подходящо за изграждане на плитки замазки, плочи, подложки, следи, стъпала и др. Също така има повърхностни вибриращи инсталации, в които се използва метална платформа вместо релса. Тяхното предназначение е същото.

Обърнете внимание! Такъв инструмент има доста тесен обхват и за изграждането на мащабни обекти, основи, колони, решетки и колани не е подходящ.

външен

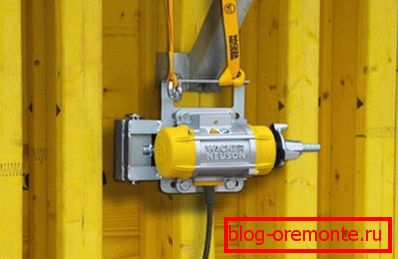

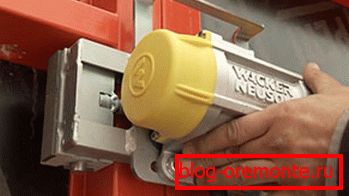

Външните вибриращи растения също се използват широко. Те са най-прости: двигателят с дисбаланс е фиксиран към кофража и предава вибрации на разтвора през него.

Такива устройства са се показали добре в монолитна конструкция на стени, колони и armopoyasov, но те не са подходящи за плочи, замазки и масивни основи. Продуктът трябва да има максимална контактна площ с кофража и да е достатъчно тънък.

Двигателите тук са предимно високочестотни (типични за повърхностните устройства), което позволява най-качественото полагане на бетон и да се получи твърд продукт с висококачествена геометрия.

Обърнете внимание! Когато се изграждат колони, стени и решетки с често усилване, често няма алтернатива на външните вибратори, тъй като дълбоките устройства просто няма да преминат през армировъчните пръти.

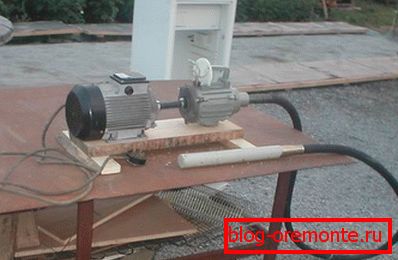

Осъществяване на вибратор у дома

Ако не искате да купите или да вземете вибратор за бетон под наем, тогава нашите указания ще ви помогнат да го направите сами:

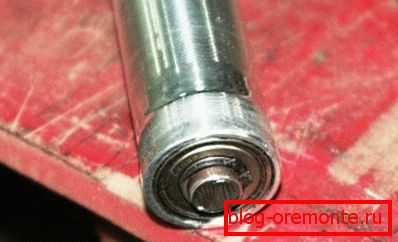

1. Шапката е направена от стоманен цилиндър с диаметър 40 мм, в който върху лагерите е поставен стоманен прът, към който е по-къс участък от стоманена пръчка с квадратно напречно сечение, Един от краищата на цилиндъра е затворен с капак върху конеца или се приготвя, а от втория - валът се изважда и се създава проходен напречен отвор, за да се закрепи с щифт;

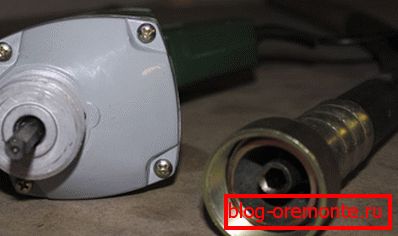

1. Една гъвкава шахта е направена от подсилен гумен маркуч, в който е поставен стоманен кабел от колата или кабел за почистване на канали, Краищата на кабела са заварени към дължините на пръта, с които ще бъдат закрепени към вала на двигателя и вала на върха;

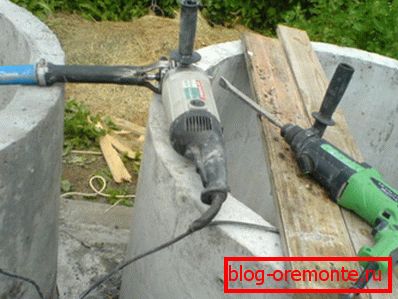

1. Като двигател е най-добре да използвате мощна булгарка, тъй като честотата на въртенето му е максимална. Също така е подходяща мощна тренировка.

1. По-добре е запечатването на фугите с гумени тръби и скоби от прах и хоросан, особено за сачмени лагери, Самата маска трябва да бъде покрита с пластмасова или гумена обвивка, за да се избегне корозията от контакт с бетон.

  Обърнете внимание! Уверете се, че лагерите не получават вода, хоросан или прах, в противен случай те могат да заседнат и да повредят двигателя.

заключение

За различни бетонови работи е задължително да се използва дълбок, външен или повърхностен вибратор за бетон.

Видеото в тази статия ще ви помогне да разберете как да слагате вибрации.
