Железобетонни ферми - размери, изчисления и продукция

Краят на процеса на изграждане на къщата е увенчан с монтирането на покрива. Този елемент е от основно значение за безопасността на конструкцията и също така пряко влияе върху комфорта на нейната работа. Покривни и стоманобетонни ферми от 18 м могат да се използват като носещи елементи на покрива, чрез които основната и допълнителната тежест се преразпределят към стените на сградата.

В фото-фермите от w / w

Елементи за изчисление

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью "Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке").

Елементите, изработени от стоманобетон, се използват за най-дълго време и надеждно. Обаче сложността на инсталацията в комбинация с голямо крайно тегло ограничава използването на този тип греди. Най-често се използват в необичайни случаи, когато например е необходимо да се направи едноетажна сграда на голяма площ.

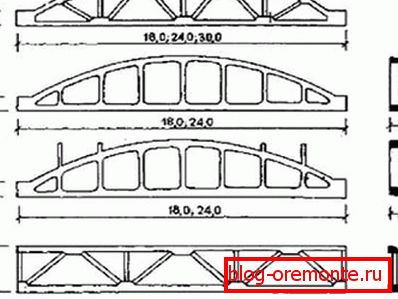

Стоманобетонни ферми от различни кадри

При изчисляването не всичко е толкова лесно, колкото изглежда на пръв поглед. Затова за неговото прилагане е необходимо известно познание. В този случай GOST 20213 89 се използва за ферми, изработени от стоманобетон.

Съвет: много е важно да не пропускате нито един фактор, който може да има пряко или непряко влияние върху крайните свойства на здравината.

Ето защо такива изчисления трябва да се извършват на етапа на проектиране от тези, които са добре запознати с тази сфера. Всеки детайл е важен тук - от избора на конструкцията на решетките до избора на малки свързващи елементи.

При изчисленията е необходимо да се вземат предвид три фактора:

  1. Общото тегло на конструкцията, което включва теглото на покрива и теглото на кофражната система.
  2. Тежестта на товарите, които могат да възникнат допълнително по време на работа (сняг, вятър и др.).
  3. Тежестта на периодичните товари (различни климатични явления или случайни фактори).

Изключителната точност по време на изчисленията не само ще помогне за спасяването на цялостната оценка, но и ще направи съоръжението възможно най-сигурно от всякакви разрушения.

Укрепени лебедки с паралелни колани

Инструкцията изисква използване на високо прецизно оборудване за производство на стоманобетонни ферми, което е в състояние да изпълнява работа с минимални грешки. При монтажа на гредите е особено важно да се закрепят здраво всички елементи, така че да не се намали стабилността на обекта.

Покривна конструкция от стоманобетон

Такива структури могат да варират значително по външен вид въз основа на техните параметри, включително използвания покривен материал и методите за неговото поддържане. С тяхна помощ е възможно да се изградят структури с огромни разстояния (повече от 24 м). Освен това покривът може да бъде наклонен или леко наклонен, а фенерите могат да се използват върху капака на конструкцията.

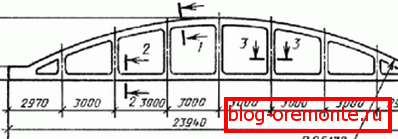

Покрив стоманобетон 24 метра

Съвет: използвайте подобни w / w ферми при изграждането на складове и други промишлени помещения.

Основните предимства на тези структури:

  • високи якостни свойства;
  • добра твърдост;
  • устойчивост на ниски температури;
  • съпротива срещу агресивни медии;
  • пожарна безопасност.

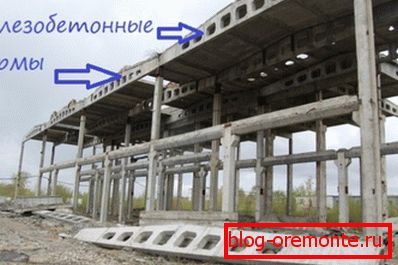

Скелет на структурата

Производство на бетонни елементи от носещи конструкции

За производството на стоманобетонни конструкции се използва бетон от структурен тип (лек или тежък), най-често агломериран бетон или бетон от експандиран глина. Самият производствен процес се осъществява в стойки с камера, имащи едно или няколко нива, върху които се монтират стоманени профили с парна кожух.

За създаването на стелажи и ферми, снабдени с армировка, се използват вибриращи маси със специални касетни форми.

Във фото-стоманобетонните греди и стоманобетонните рамки

Като горния колан за подсилване се използват най-често срещаните пръчки, но долните ремъци са снабдени с жила с висока якост, O 5 мм, която е сглобена в струни. За напрежението на последното е необходимо използването на хидравлични крикове, след което се добавя бетонна смес.

След 2-3 часа продуктът се изпраща в магазина за топлинна обработка. При всеки производствен процес се контролира качеството на предварително напрегнатите продукти.

Етикетиране

За да означите този материал, се използват букви и цифри, написани с тире.

Буквите означават размера и типа на детайла, а числата представляват:

  • допълнителна информация;
  • носеща способност;
  • марка на използван бетон.

С помощта на буквите се показва характеристика на бетон, като пропускливост, която показва как структурата е адаптирана за работа при агресивни условия:

  • буквата "P" означава понижена годност;
  • С буквата "H" се показва нормалната фитнес;
  • Продуктите, които могат да издържат на сеизмични феномени с 8 топки, са обозначени с буквите "С".

Структурни характеристики на железобетонни ферми

Фермата действа като скелет, който показва каква е формата на покрива. За да бъде рамката твърда, здрава и устойчива, тя трябва да бъде изработена с голямо количество стомана и подсилени материали, което значително усложнява дизайна й. Само такъв дизайн ще бъде в състояние да осигури опазването на сградата дори при екстремни метеорологични условия (разберете тук какво е по-добре - газобетон или газ-силикат).

Производителите обаче се опитват по всякакъв начин да намалят теглото на такъв "скелет". Това се постига преди всичко благодарение на използването на лек бетон, който няма никакъв ефект върху цялостната здравина на конструкцията.

Традиционният компонент на вътрешната структура на носещите парапети е високоякостна арматурна стомана с лесна устойчивост на корозионна атака. Поради това проникването на влага или силните студове по никакъв начин няма да окажат влияние върху здравината на покрива.

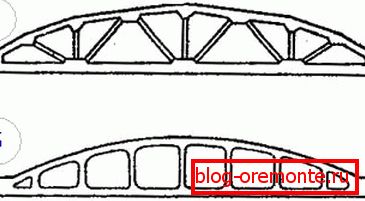

Сегментна и безраскосные конструкции

Като контур има две завои, които работят върху завоя, но стелажите и коланите, които са отговорни за аксиалната сила, са решетка.

Съществуват такива основни видове подобни стопанства:

  1. Сегментна, за които са характерни контурът и решетката от диагонален тип.
  2. многоъгълен, когато коланите са успоредни или са с формата на трапец.
  3. Арочные безкраскосные, характеризиращ се с твърди възли.
  4. Обгънат диагонал, с горна лента с криволинейни очертания, както и с рядка решетка.

Доста често многоъгълните ферми с плоски елементи на горния колан заместват сегментните. Този метод е икономически по-оправдан.

В допълнение, има такава класификация на фермите:

  • полегат.
  • безполегат.
  • Типичен.

Обхват на различните видове ферми

  1. Ако покривът се планира да бъде построен леко наклонен, най-добрият вариант би бил използването на безраскови ферми, в горния колан на който са монтирани допълнителни стелажи. Най-често тези сгради са оборудвани с голям брой комуникационни системи. Стъпката за тях е 6 или 12 м.
  2. Когато сградата е едноетажна, и отоплението й не е планирано, идеалният вариант ще бъде използването на bezraaskosnyh структури.
  3. Поставените покриви са оборудвани със сегментиран, безраксни или склонен скелет.
Монтаж на конструкцията

Когато се припокриват едноетажни сгради с един или повече участъци от ролкови материали, най-добре е да се използват стандартни бетонни продукти.

В момента има много такива варианти, нека да се замислим за тяхното означаване:

  • FS - диагонални продукти, използвани на стръмен покрив;
  • FBS - неблагороден тип подпори, използвани за стълбове на покриви;
  • FP - продукти, използвани като плоча, чиято дължина е подобна на дължината на отвора;
  • FPM - се използва на покриви с нисък наклон без предварително напрягане;
  • FPN - за покрив с малък наклон и предварително напрегнати стелажи;
  • FBM - bezracosnye продукти, използвани на покриви с нисък наклон;
  • FBS - се появяват на стръмни покриви;
  • FT - ферми безкракни тип с триъгълна контур.
Рязане на стоманобетон с диамантени кръгове с помощта на мелница

Нюанси при инсталиране

Преди да бъдат инсталирани такива конструкции, е необходимо да се изчисли възможно най-точно носещата способност на сградата. Закрепването се извършва в детайли, разположени върху носеща стена или колона.

Съвет: Не трябва да стартирате инсталацията, без да сте сигурни, че качеството на елементите е напълно в съответствие с техния размер.

Освен това ще ви трябва услугите на заварчик, който ще трябва да свърже вградените части и опори. Първите заваръчни и метални ребра, благодарение на които се постига оптимална стойност на надлъжната коравина на рамката.

В зависимост от формата железният бетон може да бъде:

  1. Сегментной.
  2. Арч се изкриви.
  3. Арочной безразкосной.
  4. Polygonal.

Целият процес на производство на такива конструкции се извършва в съответствие с ГОСТ на бетонни конструкции или стоманобетон.

Основните характеристики са:

  • сила на използвания бетон;
  • неговата плътност;
  • реакция при ниски температури;
  • диаметър на слоя, обхващащ армировката;
  • Стомана, използвана за армиране и нейната марка;
  • реакция на корозия.

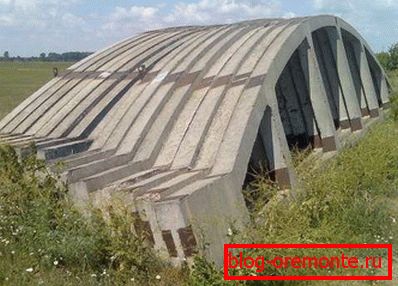

Покривни готови бетонни продукти

Въпреки високата сила и надеждност такива проекти рядко се срещат в частни домове. Това се обяснява със сложността на инсталацията и значителната маса на покрива. Но повечето от данните за бетонни продукти могат да се видят на сгради, чийто диапазон надвишава 18 м, а стъпката е в рамките на 6-12 м.

Диамантно пробиване на отвори в бетон със специално оборудване

Ако разстоянието е по-малко от 18 м, ще бъде по-изгодно да се използват греди, но при наличието на голям брой комуникации, разположени вътре в рамката, най-добре е да се избере в полза на стоманобетон. Но при разработването на сгради с размери над 30 метра е необходимо да се вземе предвид общото тегло на покрива, което ще бъде значително. Затова ще бъде разумно да ги разделите на отделни блокове, докато цената на труда значително се увеличава.

Ако погледнем от гледна точка на паритет, цената / качеството най-оптималните варианти ще бъдат сегментирани или извити. На тези ферми практически няма промяна в силите на коланите и височината на тяхната опора е малка, в резултат на което общото тегло на конструкцията е сведено до минимум, както и височината на стените.

Производство на селскостопански ферми

Най-простият производствен процес е в сводест вид, който не може да се разруши, чиито възли са подсилени много просто. Цялото получено вътрешно пространство може да бъде запълнено с кранове за различни комуникационни системи. Най-често се използва за монтаж на ниско наклонени, плоски или наклонени покриви.

За производството на такъв материал се взима бетон клас В30-В60, който има високи якостни характеристики. Долният й колан може да бъде подсилена въжета, армировка с висока якост на тел или пръчка.

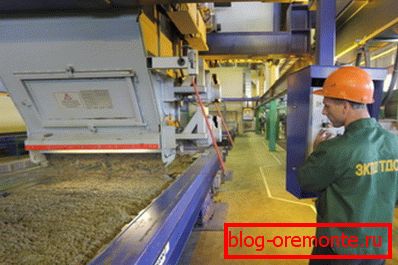

Линия за производство на стоманобетонни продукти

Освен това се използват и леки телени рамки, които предотвратяват образуването на пукнатини по време на работа. За да може долен колан да се навива удобно, препоръчва се дължината на рамката да е по-малка от три метра.

Но за подсилване на елементите на решетката и горния колан се използват заварени подсилващи клетки, които са монтирани два в опорните възли. В резултат на това силата на трупа се увеличава от наклонените напречни сечения. Набор от напречни пръти с диаметър 6-10 мм, височината на който е 100 мм, е заварена рамка, използвана за подсилване на междинните възли на двата колана.

За транспортиране на готови конструкции се използва специално оборудвано оборудване, например фермер FKP-16. Поради нарастващото търсене на леки стоманени конструкции, търсенето на бетонови изделия намалява. Въпреки това, съгласно изискванията за предотвратяване на пожари, най-добрите са фермите с w / w.

заключение

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью "Бетонная брусчатка или как недорого обустроить место на участке").

Тези стоманобетонови изделия са незаменими при изграждането на сгради, които изискват широки пространства. Видеото в тази статия ще ви помогне да намерите допълнителна информация по тази тема.
