Железобетонни стъпала: нормативни документи и характеристики

Има ли GOST на стоманобетонни стъпала? Какви нормативни документи произвеждат походки и стълбища от стоманобетон? Как се монтират по време на строителния процес? Нека да разберем.

Списък на стандартите

Да започнем с нормативните документи.

Полезно: GOST 9818-85 съдържа техническо описание не само на походки и стълби, но и отделни бетонни стъпала за тях.

Съдържание на стандартите

Какво се казва в споменатите от нас документи?

ГОСТ 8717.0.-84

Областта на приложение на стоманобетонни стъпала вече е споменато - вътре и извън сградите. GOST дава по-подробна дефиниция: е допустимо да се използват извън отопляеми сгради в климатични зони, като най-студеният петдневен сезон има средна температура от -40 градуса. Бетонният контакт с агресивни носители е разрешен, което позволява използването на продукти в производството (включително в предприятията от химическата промишленост).

стъпки делятся на следующие категории:

• Наркотиците - основното.
• LSV - горната фасция (в непосредствена близост до обекта).
• LSP - линейна зона.
• ЛСН - фризовая нижняя.
• LSS - плосък за поход.

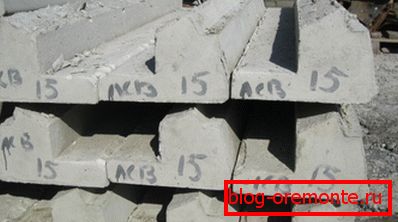

Основният материал за продуктите е железобетон; Основните етапи на лекарствата с дължина до 1,5 метра обаче могат да бъдат произведени без подсилване.

Максималното краткосрочно натоварване за стоманобетонни продукти е 6 kPa или 600 kgf / cm2.

Nuance: изчисленото натоварване не отчита собственото тегло на сцената. Въпреки това, на стабилна основа, тя трябва да бъде изцяло прехвърлена към тази основа, без да се натоварва стъпалото.

Стандартът предвижда, че стоманобетонните стълби са произведени със стоманени фитинги за закрепване на огради. Със съгласието на клиента, обаче, ипотеките могат да бъдат заменени от гнезда.

Плоските нива на LSS, в допълнение, са завършени с мостове за закрепване към косовари (с греди от поход) с ширина 155-180 mm; За конкретен проект могат да бъдат инсталирани допълнителни ипотечни елементи.

Ако е необходимо, продуктите се правят наляво и надясно - в зависимост от посоката на изкачване на стълбата. По правило този параметър засяга само мястото на ипотеките или гнездата за монтиране на оградата.

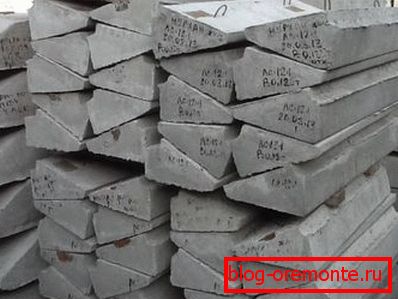

В зависимост от проекта и в съгласие с клиента, етапите могат да се доставят със и без монтажни контури. Във втория случай се предполага използването на товаро-разтоварващо оборудване със специални дръжки: не е възможно да се изградят самите бетонни продукти.

стъпки, изготовленные из легкого бетона, должны иметь на лицевой поверхности как минимум 15-миллиметровый слой из тяжелого бетона или стойкое к истиранию покрытие из синтетических материалов.

Довършването на горната повърхност в рамките на стандарта може да е различно.

Какви опции са възможни?

1. Гладък бетон върху обикновен цимент.
2. Декоративен бетон - върху бели, цветни циментни или мраморни чипове.

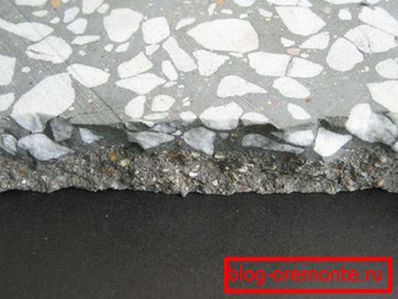

3. Мозаечен бетон, получени чрез смилане на бетон върху мраморен натрошен камък и / или върху бели и цветни цименти.

Какви са размерите на стълбищните стоманобетонни стъпала?

• Широчината варира от 900 до 2380 милиметра.
• Височината е от 100 до 168 мм.
• Дълбочина на протектора - от 260 до 330 мм.

Стъпките на армиран бетон имат маса от 45 до 187 килограма. Ако не сте опитен спортист, silovik - очевидно, не е целесъобразно да се движите и инсталирате тези продукти сами, без товарно оборудване.

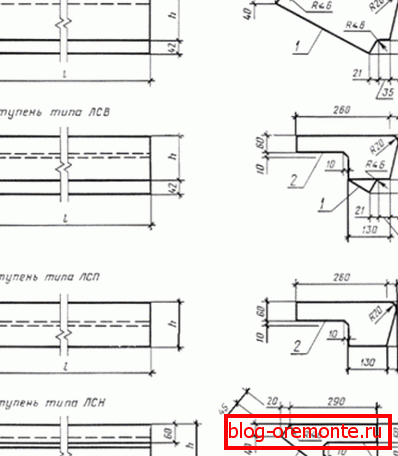

Вариантите на етапите са описани в съседен регулаторен документ - GOST 8717.1-84.

Маркировка

Състои се от буквено-цифрени групи и тирета между тях.

1. В първата група се посочват вида на стъпката и нейните общи размери, закръглени към числа. Височината 145 мм не се показва.
2. Във втората група има букви B - за бетонни основни етапи, А - за продукти от лек бетон и С - за силикат. Предварително изработените стоманобетонни стъпала от плътен бетон, принадлежащи към не LAN тип, втората буквено-цифрова група не са маркирани.
3. В третата група има:

• Фигури 1, 2, 3 и т.н., показващи наличието на ипотеки или гнезда за ограждане. Номерът 1 съответства на конструкцията, предвидена в GOST 8717.1-84; други цифри се отнасят до проектната документация.
• Буквата L обозначава лявото изпълнение на стъпалото (за стълби с предпазител от дясната страна).
• Буква Г означает гладкую поверхность бетона на белом или цветном цементе, буква Ш - шлифованную мозаичную поверхность. Гладък бетон на обычном цементе отдельно в маркировке не указывается.

• M означава повишено съпротивление при замръзване (възможност за работа при -40С и по-ниски). P - повишена плътност, позволяваща използването на продукти с постоянен контакт с корозивни среди.

Проби от маркировка

Нека да дадем няколко примера и да ги анализираме.

Технически изисквания

GOST за сглобени стълби и стъпала за тях прави някои изисквания за използваните материали и, разбира се, качеството на крайния продукт.

• Силата на бетона за компресиране на външните стълби не трябва да бъде по-ниска от степента B25. За вътрешните стълби се допуска използването на бетон клас B15.
• Средната плътност на леките и силикатните бетони не трябва да бъде по-малка от 1800 кг / м3.
• За продукти, предназначени за използване на открито, в помещения без прегряване или при постоянна относителна влажност над 60%, фитингите са защитени от корозия. Методът е посочен в проектната документация.

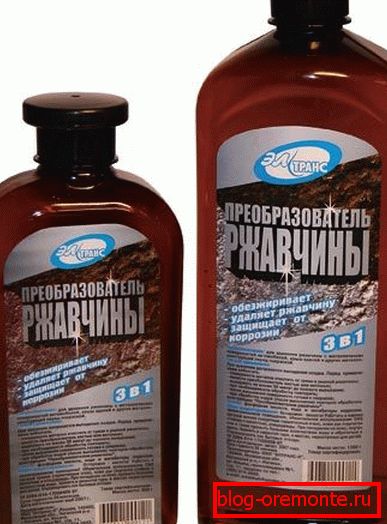

Полезно: Традиционно, боя и лакови материали се използват за защита. Сега обаче е лесно да се намери на пазара по-ефективно средство - фосфатизиращ ръжен преобразувател, който създава силен филм от химически преобразувани железни оксиди върху повърхността на корозионноустойчива стомана. Цената на материала започва от 200 рубли / кг.

ГОСТ 9818-85

Стандартът определя производството на следните видове продукти:

Изчислените товари, без да се отчита собственото им тегло, са:

• 360 kgf / cm2 за жилищни сгради.
• 480 кг / см2 за обществени сгради и промишлено строителство.

Всички елементи могат да бъдат направени в ляво и дясно изпълнение.

Повърхностните опции са малко по-различни от описаните по-горе, съгласно предходния стандарт:

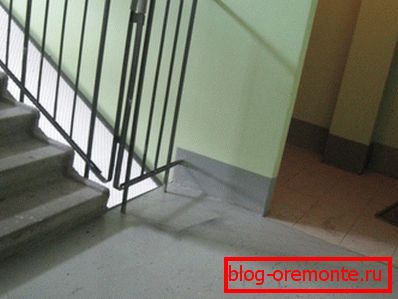

1. Гладкая поверхность бетона върху обикновен цимент.
2. Шлайфана повърхност от бетон върху бял цимент, цветни цимент или мраморни чипове.

Нека изясним: този вид довършителни работи се допуска само за стълбища и режийни разходи.

1. Освен това площадката може да бъде завършена с керамични плочки, осигурявайки максимална износоустойчивост на повърхността.

Маркировка

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью "Шлакобетон – все, что нужно знать о данном виде материалов").

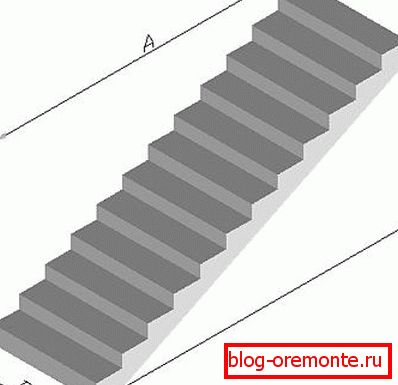

Първата група показва вида на елемента и неговите размери. По принцип са посочени дължината и ширината в дециметри; За стълбищата се посочва тяхната височина (проекция спрямо вертикалната равнина).

Nuance: за LMP маршировки с една горна половин равнина, дължината е равна на дължината на похода с две половинки, принадлежащи на същия тип.

Писмото В от първата група означава, че имаме пред нас крайното кацане или надземната стъпала за горната крайна стъпка.

Втората група съдържа:

• За места и походи - изчисленото натоварване (фигура 4 съответства на товар от 360 kgf / cm2, цифрата е от 5 до 480 kgf / cm2).
• За горните шевове - лявата версия и вида на повърхността (Ш - полирана мозайка, липсата на букви говори за гладка бетонна повърхност).

Третата група може да включва:

• Буквата А, обозначаваща лявото изпълнение на похода или платформата.
• Буквата K за подложката означава наличието на конзоли за поддръжка. Писмо М - технологична дупка за боклука. Писмо Y - армировка за подкрепа на марша.
• В случай на LMP поход, номер 1 показва удължено горно полу-пространство, 2 - удължено долно полу-пространство, и 3 - отсъствие на долна половина.
• Ш - отново наземна мозайка, К - облицовка с керамични плочки.

• Буквата С показва повишена сеизмична стабилност на структурния елемент на стълбата. Такива продукти се използват при строителството на сгради, проектирани за 7-9 точки по скалата на Рихтер.

Проби от маркировка

Технически изисквания

Те се отнасят до вида на използваната армировка, повърхностната абразия, качеството на бетона и максимално допустимите отклонения в линейните размери.

Монтаж

Как се сглобяват стоманобетонни стълби, стъпала за катерене и други стълбищни елементи? Ясно е, че тази работа рядко се извършва от неподготвения човек; също така е ясно, че един професионален строител едва ще се нуждае от инструкция за извършване на монтажна работа.

Ако е така, ще се съсредоточим само върху основните моменти.

• За да се съчетае позицията на похода, се използват дървени шарки.

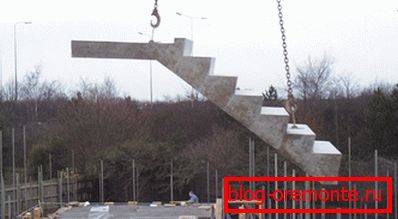

• Монтирането на колони и платформи се извършва с помощта на кран. Слинги се прилепват към монтажните бримки; В случай на отсъствие се използват стоманени дръжки от профилирана тръба.

• Завършването до желаното положение се извършва ръчно, с лопатки. Походът първо се поставя от ръба до долната платформа; Горният ръб е изложен на желаното положение и се отлага върху възглавницата на циментовата каша.
• стъпки могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Ще изясним: е ясно, че ръчно можете да монтирате само стъпки до 80-100 кг. Прокарването и монтажа на стъпала с тегло 150-180 кг е не само проблематично, но и опасно.

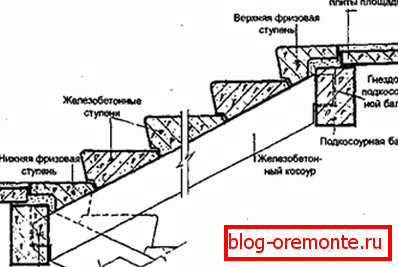

• стъпки укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• За да се направят монтажни отвори, които не са предназначени за производство на елементи, се използва абразивно рязане на стоманобетон - бетон чрез диамантени кръгове, подсилване - чрез обикновени режещи колела за метални или газови ножове.

В този случай трябва да се има предвид, че нарушението на армировката рязко отслабва строителството: при изграждането на многоетажни сгради подобно усъвършенстване е забранено. Диамантени пробивни отвори в бетон заедно с обичайния печеливш боракс се използват за създаване на допълнителни гнезда при инсталиране на огради.

Заключение

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью "Железнение бетона: способы, материалы, последующая обработка").

Както обикновено, видеоклипът в тази статия ще предложи на читателя допълнителна информация. Успех!
