Монтиране на касетен климатик

Студената не само ви позволява да запазите свежестта на продуктите, но и създава комфорт в стаята при горещо време. Преди това, за да се охлади са използвали вентилатор. Днес можем да използваме по-модерни системи. За офис и търговски помещения инсталацията на касетата ще бъде актуална.

Принцип на действие и характеристики

Климатикът за касетата е класически представител на разделената система. Това означава, че както обичайната версия, тя се състои от два блока. Във външната част има кондензатор и компресор, а отвътре - изпарител и дренажна система. Когато режимът на отопление е активиран, функционалността на устройствата се обръща. Но има своите неоспорими предимства:

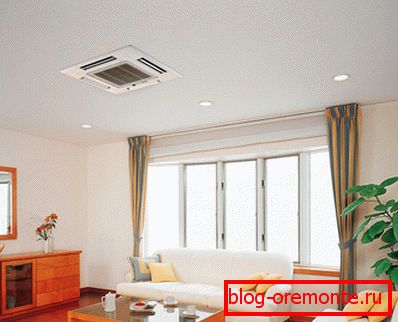

• Местоположение. Вътрешният модул на този тип климатици се намира в окачен таван. Това прави възможно скриването на тромавата конструкция и перфектното й прилягане в интериора.
• Универсални размери. Размерите са проектирани по такъв начин, че в повечето случаи няма нужда да се усъвършенства таванната конструкция.
• Скритата фреонна система. Всички тръби, включително дренаж, са скрити под окачен таван. За тях не е необходимо да се правят шевове, а след това да се затварят с гипс и шпакловка.
• Минимално излъчване на шум. Тук се използва вентилатор със специална форма, който не създава турбуленция, което е причина за шума и по-ефективно генерира въздушен всмук.
• Максималното покритие на територията. По-разумно е да се произвежда охлаждане, като се започне от тавана. Точно там се натрупва топъл въздух. Ако снижите температурата му, тя ще слезе и ще охлади всичко, което е в стаята.
• Удобен въздушен поток. Благодарение на въртящите се редове можете да регулирате разпределението на въздушния поток така, че да не се удари директно хората, които присъстват в стаята.
• Възможността за сушене на въздух позволява използването му в мокри и складови помещения.
• При някои модели свеж въздух се взема от улицата.
• Гъвкава конфигурация. Контрол от конзолата.

Общи препоръки за монтаж

За да може устройството да обслужва максималния период, е необходимо да изберете правилното място както за вътрешните, така и за външните устройства.

• Вътрешните и външните модули не се препоръчва да се намират на места, където има възможност за получаване на моторно масло върху тях.

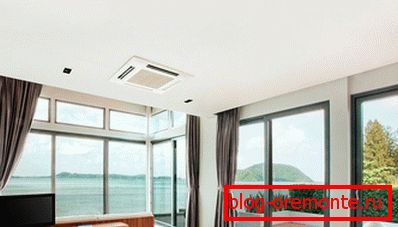

• Нежелана инсталация в помещения или райони, където има повишено съдържание на серни съединения и различни соли. Това може да бъде територията на термалните извори или морския бряг.
• Съседството с оборудване, което е източник на високочестотен шум, не се понася добре. Те са пречка за индуктивните токове, които се намират в двигателите на уреда.
• Не се допуска инсталиране в помещения, в които има изпарение на различни киселини и други химични съединения. Това, например, може да бъде лаборатория.
• Стаята не трябва да събира запалими газове.
• Окабеляване трябва да издържа на товара.
• Височината на таваните трябва да бъде от 2,5 м.
• Таванът трябва да е силен и да има малки отклонения в хоризонталната равнина.
• След пълната инсталация не трябва да има никакви препятствия по пътя на въздушния поток.
• Трябва да има наземна линия.
• Модулите са монтирани на метална основа, така че трябва да бъдат и заземени.
• Не изваждайте конструкцията от оригиналната опаковка, докато не бъде доставена на обекта.
• Осигурете достатъчно място за безпрепятствено разопаковане и монтаж.

Обърнете внимание! Коя единица ще бъде инсталирана първо, капитанът реши, че няма строга последователност или правила.

Инсталиране на вътрешното тяло

За вътрешния модул е ​​по-добре да изберете място в средата на стаята, което ще позволи използването на уреда с максимална ефективност.

• Направете картонена проба, която по размер ще съответства на размерите на блока (обикновено се предлага в комплекта, може да бъде част от опаковката на производителя).
• Прикачете го на планирания сайт за инсталиране и определете колко плочки ще трябва да бъдат премахнати. За да се улесни, оформлението може да се извърши на пода под планираното място за инсталация и след това да се използва конвенционален или лазерен поток за прехвърляне на точки към тавана.
• Ако е необходимо, подстрижете алуминиевия профил на тавана, предварително подсилен.
• Внимателно проверявайте повърхността на тавана. Ако има нужда, залепете малко парче полистирол, за да намалите вибрациите.
• Отбележете средата на избраната област, тя трябва да съвпада със средата на устройството.
• Подравнете средата на шаблона (вместо шаблона можете да използвате лента) с маркирана точка и нанесете маркировка за 4 дупки.
• Пробийте отвори с пробивно устройство с подходящ диаметър. Поставете ги в тях.
• На всеки щифт завийте гайката, след това поставете шайбата и след това завийте още една гайка.

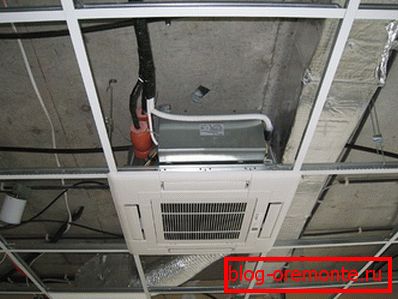

• Вдигнете вътрешното тяло и поставете винтовете в жлебовете, предназначени за тях. Натиснете гайките така, че тялото да не падне.

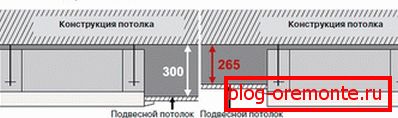

• Повдигнете модула до такова ниво, че да се изравнява в равнината на окачения таван. Размерът, на който ще бъде вдлъбнат, трябва да съответства на дълбочината на предния панел.
• Използвайте нивото, за да проверите верността на самолета. Много е важно течността от дренажа да не се излива върху главите на хората.
• Затегнете плътно гайките.
• Измерете разстоянието от вътрешния към външния блок по пътя на бъдещата фреонна линия.
• Нарежете тръбите до необходимия размер. Рязането може да се извърши само със специален диск. Не използвайте български или метални халки. Важно е да не останат метални чипове вътре, което впоследствие може да доведе до разпадане на системата. Поставете точките за рязане със специален инструмент, който почиства скосяването или преминете през малък файл. Уверете се, че сте изтрили всички таласи.
• Затворете отвора на тръбата с лепяща лента или лента.
• Поставете тръбата в нагревателя.
• Под тавана закрепете винтовете към куките, в които ще бъде поставена линията, и поставете тръбите в тях. Поставете ги на място с връзки или скоби.
• Ако тръбата трябва да бъде огъната под ъгъл, използвайте за това тръба. Прорязайте предварително и плъзнете изолацията. Тогава мястото на рязането трябва да бъде залепено и закрепено с лепяща лента. При ръчно прегъване можете да го счупите и да не го забележите.
• Ако имате нужда от изграждане на тръба, използвайте специално устройство за изгаряне, което разширява вътрешния диаметър на тръбата отвън. Не се опитвайте да регулирате размера в даден момент, в противен случай дюзата ще се спука. Направете това няколко пъти, малко увеличавайки размера на креда. След това заварете с тел и горелка.
• Преместете тръбите близо до дюзите на вътрешното тяло. Развийте фиксиращата гайка и я плъзнете върху дюзата. Използвайте файла, за да обработите края и да изрежете парчетата. Вземете разширяващата се шийка под конуса с подходящ размер и увеличете диаметъра на тръбата. Поставете го на дюзата и го стиснете добре. Закрепете я с гайка. За да направите това, използвайте два клавиша. Единият стои срещу завъртането на дюзата, а второто затяга гайката.
• На мястото на съединението поставете изолацията и я фиксирайте с пластмасови връзки.
• Поставете лентата за подстригване на мястото й. За да направите това, извадете решетката за всмукване, като издърпате двата фиксатора. Задайте го настрана. Извадете четирите щепсела, които са в ъглите, те трябва да се мотаят върху държачите. Намерете двигателя, който променя позицията на щорите. Позицията му трябва да съвпада с мястото на свързване на тръбопровода. Прикрепете подложката към скобите в блока. Преместете блока така, че да е в средата на дупката. Използвайте нивото, за да настроите облицовката. Фиксирайте решетката на всмукателната въздушна възглавница и я запушете отстрани.
• Ако след закрепването на предния панел имаше пролука към тавана, тогава е необходимо да вдигнете цялата конструкция чрез затягане на гайките върху винтовете.

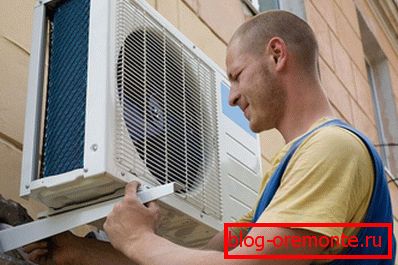

Монтиране на външен модул

Преди да инсталирате външното тяло внимателно прочетете каква е разрешената максимална разлика. За някои климатици, тя не трябва да надвишава 20 м.

• Външният модул трябва да е добре фиксиран, така че да не вибрира, когато двигателят и компресорът работят.
• За страничните лица е желателно да оставите пространство от 30 см, ако дизайнът не означава блокова схема. Нищо не трябва да ограничава раздуването на вентилатора, в противен случай ефективността се намалява.
• Не премествайте външния модул, като го държите върху декоративната решетка, но непременно ще го повредите.
• Центърът на тежестта може да не съвпада с геометричния център, така че правилно да се изчислят силите.
• При транспортиране не поставяйте модула отстрани или не го огъвайте под ъгъл, по-голям от 45 °.
• Ако възнамерявате да инсталирате на земята, тогава трябва да подготвите фундамент, чийто размер с дължина и ширина с няколко сантиметра ще надхвърли размерите на блока.
• При чести силни ветрове в района, най-добре е да не се извършва перпендикулярно монтиране към стената. Ако не спазвате това условие, тогава поради силното платно единицата може просто да се разкъса.
• Първо, са направени дупки за краката. Стойки се закрепват чрез анкерни болтове. След това компресорният модул е ​​монтиран върху тях и е завинтен с болтове.
• Използвайки puncher, направете дупка в стената. Диаметърът му трябва да е такъв, че тръбопроводът и електрическите проводници да могат свободно да се вместят в него. Изтеглете комуникациите в блока.
• Изплакнете и почистете тръбите, както при инсталирането на вътрешното тяло.

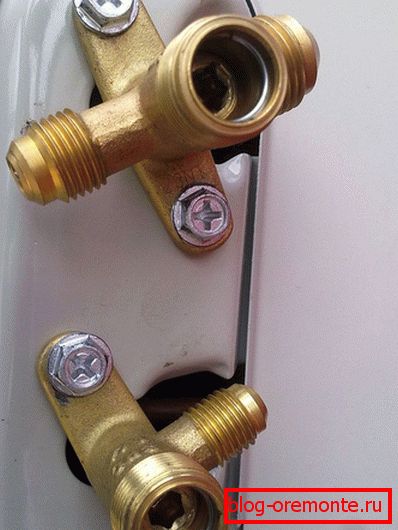

• Клапанът на външното тяло трябва да е затворен. Развийте гайката и свържете незабавно, така че прахът и мръсотията да не попаднат вътре. Затегнете с два бутона.

тръбопровод

За да може freon да циркулира свободно, а компресорът не е подложен на голямо натоварване, е важно да се спазват няколко прости условия.

• Спазвайте максималната допустима дължина на линията на фреона.
• На целия сайт не трябва да има повече от 15 завоя.
• Не правете ъгъл на завоя по-голям от 90?
• Радиусът на огъване не трябва да е по-малък от 100 mm.
• За някои модели има такова условие, че ако дължината на тръбопровода не надвишава 8 м, тогава ще има достатъчно хладилен агент, който се намира във външния блок и няма да е необходимо да се попълва допълнително.
• След монтирането на фунията е необходимо да се вакуумира контурът. За тази цел помпата е свързана към вентила на външната верига. Той трябва да бъде включен за 15-20 минути. Тя ще премахне всички въздух и влага.
• По време на изпомпването е възможно системата да се провери за цялост, минаваща през цялата дължина на тръбата.

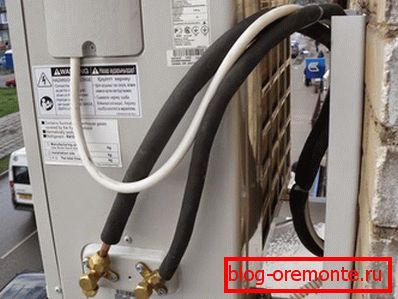

• Когато е създаден вакуум, е възможно да се отвори спирателния вентил, така че фреонът да запълни системата. След това отново можете да проверите целостта на системата със сапунен разтвор, приложен с четка върху ставите.

Дренажна инсталация

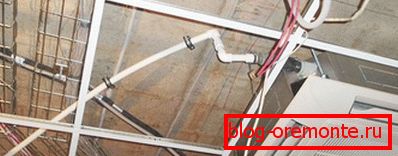

За дренаж може да се използва пластмасова тръба с подходящ диаметър.

• С помощта на скобата закрепете тръбата към дренажната помпа, която се намира на вътрешното тяло.
• Издърпайте го в точката на източване. Опитайте се да не дърпате за него, за да не премествате главата на вътрешното тяло.

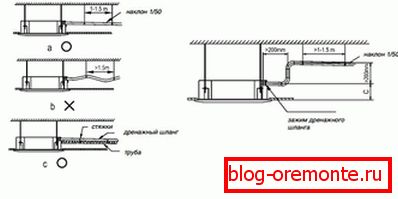

• Ако е възможно, наблюдавайте склон от 2 см на 1 м. Необходимо е, след като климатикът е изключен, течността може да изтече с гравитация.
• Краят на дренажния маркуч не трябва да се потапя във вода.
• За да проверите дренажната система, е необходимо да излеете вода през специален отвор на външното тяло и да включите уреда в режим на охлаждане. Едно лице може да види как работи помпата, а втората може да види дали водата се източва.

Електрическо свързване

• За климатика трябва да има отделна автоматична машина, от която нищо друго няма да бъде доставено. Е, ако е възможно да се инсталира стабилизатор в отсъствието му в общите кабели.
• Земният контур трябва да съчетава вътрешните и външните модули.
• Ако кабелът трябва да бъде разширен, използвайте проводник от същия тип и напречно сечение.
• Връзката се осъществява с външното устройство. От вътрешната страна на капака има диаграма, която няма да ви позволи да направите грешка.

След като връзката завърши, трябва да извършите тест. След като включите цялата система, слушайте внимателно как работят моторите в устройствата. Ако забележими дрънкалки или други шумове са видими, е необходимо да се прекъсне операцията, докато причината не бъде идентифицирана.

Периодично ще е необходимо да се извършва проста техническа поддръжка. Той ще се състои в почистване на вътрешните механизми на прах, както и при контролиране на обема на фреона.
