Електрическо окабеляване на вратите: видове и методи на

Почти всяка модерна къща има звънец, който информира своите гости за мелодията си. Задачата на такова просто устройство е да даде силен, ясно различим звуков сигнал при натискане на бутона.

Електрическият кабелен пръстен на вратата има разнообразни мелодии и звуци, които човек избира по свое усмотрение. Типовете и характеристиките на устройството, връзката му с мрежата се обсъждат в статията.

Настройка на повикванията

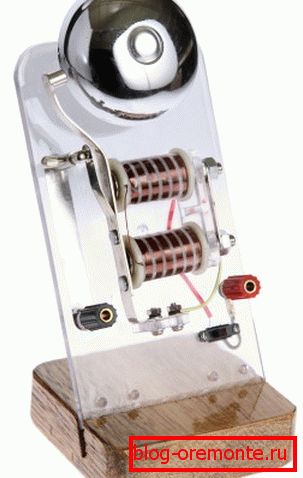

За да разберете устройството и принципа на действие на електрическа камбана, е необходимо да се запознаете с основните му компоненти.

Те включват:

• Електрически магнит, който служи за сигнал.
• Ударът.
• Anchor.
• Прясно обаждане или чаша.
• Контакти.
• Пружина.
• Бътън.
• Батерия или елемент, отговорен за доставянето на електроенергия.

Принцип на действие и характеристики

Принципът на действие на жичната електрическа камбала се основава на близостта на един до друг с електромагнита и арматурата.

В този случай:

• В близост до арматурата се поставя месингов контакт от подвижен тип.
• Когато няма електричество върху електрическия магнит, контактът се притиска към секцията на винта, свързана към един терминал.
• Другият терминал е свързан към серпентината на електрическия магнит и неговата втора секция е свързана към арматурата.
• Когато бутонът на звънеца е натиснат, веригата затваря, арматурата навлиза в бобината, която е привлечена от полюса чрез електрически магнит.
• След това чукът се удря по повърхността на камбаната.
• Месингов контакт от подвижен тип, отваря веригата и се отклонява от секцията на винта.
• Текущото захранване се прекъсва чрез намотката на електромагнита.
• Електромагнитът вече не привлича котвата.
• Пружината премества арматурата от полюса на електромагнита.
• Контактът отново се притиска към винта и затваря веригата.
• Токът отново започва да тече през повърхността на серпентината, чукът звучи и целият процес се повтаря, докато бутонът вече не се натисне.
• Ако бутонът, който отговаря за токовия прекъсвач, е затворен, арматурата постоянно се колебае и чукът удря чашата, която възпроизвежда сигнала.

Основната функция на електрическия магнит е самозаключването на устройството, присъствието му позволява да се затвори и отвори електрическата верига.

Таблицата показва предимствата и недостатъците на структурата:

Видове електрически разговори

Връзките с жични врати могат да бъдат:

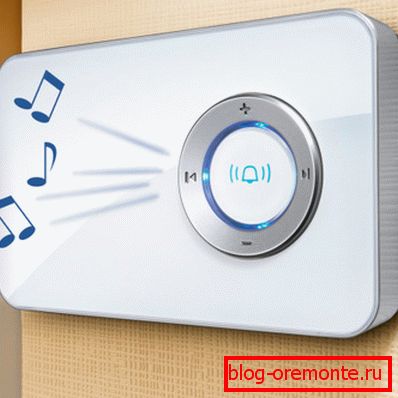

• С електронен формат на звука.

Използването на различни интегрални схеми ви позволява да прилагате вибрации на високоговорителите с различни честоти. В този случай могат да бъдат издавани мелодични трилци, звуци от дивата природа, специално програмирани мелодии или звуци, които могат да бъдат от тиха бръмча за възпроизвеждане на известната музика.

Бутонът се използва за стартиране на веригата в действие. За да контролирате повикването, няма нужда бутонът да носи високо напрежение директно от мрежата. Може да се използва напрежение от 3 до 12 V, което ще бъде достатъчно за генериране на сигнала. В този случай електрическата схема е много по-проста, използват се по-малки кабели и бутонът има по-дълъг експлоатационен живот.

Съвет: Когато използвате тези устройства, не дръжте бутона постоянно захванат. Достатъчно е да го натиснете кратко веднъж и камбаната ще работи, след като е изсвирила цялата програмирана мелодия.

Предимства на строителството:

1. възможността да получите разнообразие от звуци, замествайки обичайните позвънявания;
2. коригиране на продължителността и обема;
3. липса на високо напрежение на бутона.

Недостатъците включват необходимостта от захранване на повикването.

• Програмируеми проводници за врати.

За всички горепосочени предимства се добавя възможността за избиране на конкретна мелодия или запис за възпроизвеждане чрез натискане на бутон. Най-простият случай е да възпроизвеждате различни мелодии всеки път, когато натискате бутон.

В по-сложни версии са зададени различни режими: за сигурност, нормално, тихо. За тази цел са монтирани бутон за режим и устройство за регулиране на силата на звука върху корпуса на камбаната.

Например: за режима на пазител след възпроизвеждане на определена музика, се появява силна кучка на куче, дръзки нежелани гости.

• Конструкции с автономно захранване.

Автономното захранване обикновено е присъщо на безжичните повиквания, но има модели на кабелни структури, които работят с батерии. Основното им предимство е възможността за работа дори при липса на електричество, с редовна подмяна на хранителните елементи.

Един комплект батерии може да работи при нормална работа до една година. Такива автономни разговори се монтират директно на вратата. В този случай звънецът и бутонът на устройството се намират на различните му страни.

• Обаждания с бутони, които не изискват механична система с контакти.

Има много прости схеми, които дават сигнал за активиране на звука от докосване на пръста ви. Обикновено те се състоят от един транзистор и минимално количество ленти. Липсата на обаждания - липсата на реакция при докосване през ръкавици.

• Обажданията са свързани с гласова комуникация.

Такива системи са по-близо до входовете. Но има и прости, евтини устройства с микрофон и високоговорители. Когато гостът натисне бутон, има възможност да попитате кой дойде преди да отворите вратата.

Избиране на електрическо повикване

Съвет: Преди да вземете електрическо обаждане, струва си да прочетете някои препоръки.

Ръководството за избор на устройство предлага:

• Свържете се с специализиран магазин, в който опитни консултанти предоставят разширена информация за много видове звънец.
• Определете вида на електрическото повикване за вашия дом. В този случай си заслужава да имате предвид цената, външния вид, начина на свързване, възможността за регулиране на силата на звука и лесното инсталиране на устройството сами.
• Определете мелодията на повикването.

Съвет: За голяма къща трябва да придобиете силно устройство, така че звукът да се чува дори в най-отдалечените ъгли на сградата.

• Отличен дизайн и красив външен вид се отличават с гонг-разговори, които произвеждат звуците на тръба.
• Полезна функция за повикване е да я освети на тъмно. За това се използват малки светодиоди или светлинни материали.

Отлично решение за обаждане в частен дом в дачата е закупуването на безжична електрическа камбана. Една част от нея е закрепена към портата, а втората е в къщата. Използването на кабелно обаждане ще бъде неудобно поради трудностите при монтажа и високата цена при полагане на кабела.

Инсталация за звънец на вратата

Бутонът и звуковият панел на устройствата са свързани помежду си чрез проводници.

По вид на механизма на строителството са:

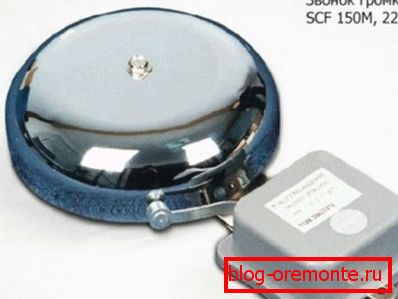

• Hammer.

• Зумер.

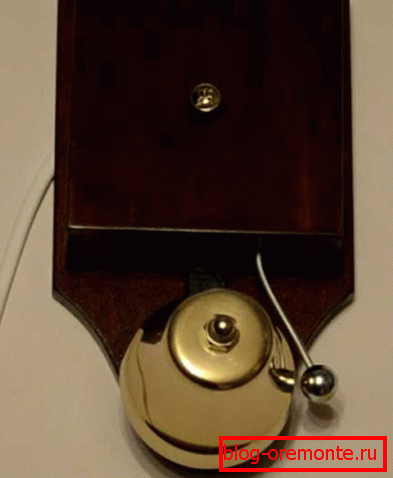

• Камбанкови.

Те се различават във вътрешното устройство и принципа на действие. Работете от мрежата и от батерията.

За да свържете електрически кабелни разговори, трябва да закупите:

• Електрическа бормашина.

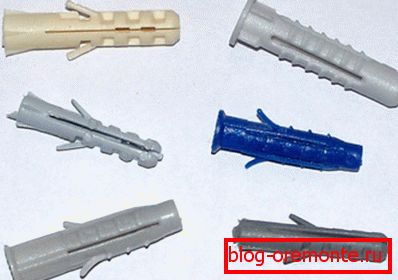

• Дюбеля.
• Нож за строителството.
• Изолационна лента.
• Индикатор за отвертка.
• Комплект от самобръчкови винтове.

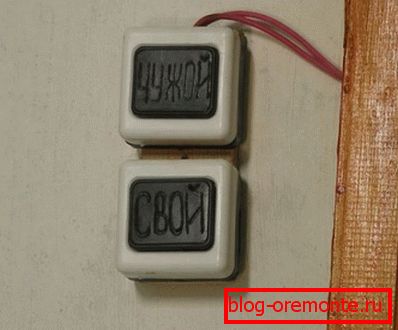

Към ключалката можете да свържете един или два бутона, например, ако има един общ вестибюл за няколко апартамента. В този случай се поставя вестибюл, а вторият е на площадката пред вратата.

По този начин във веригата на свързване на устройството ще има два паралелни бутона. След като кликнете върху някоя от тях, веригата се затваря и механизмът ще работи.

За да свържете правилно звънеца, трябва да визуализирате видеото за преглед в тази статия.

Кабелно окабеляване и електрическа схема

Електрическа камбана не може да работи без електричество, което изисква мястото на закрепване на устройството, да доведе кабелите. Обикновено работата изисква променлив ток от 220V.

Кабелът може да бъде двужилен или два едноядрени. Проводниците в секция не по - малко от. Но прекалено дебели кабели не трябва да се използват - консумираната от кабелен разговор мощност не е висока.

Съвет: Материалът на проводниците трябва да се използва по същия начин, както при окабеляване на електричество в цялата къща или апартамент.

Различните видове продукти имат своя схема на свързване. Обикновено при изграждането на многофамилни жилищни сгради кабелите са предназначени за стандартни устройства за врати.

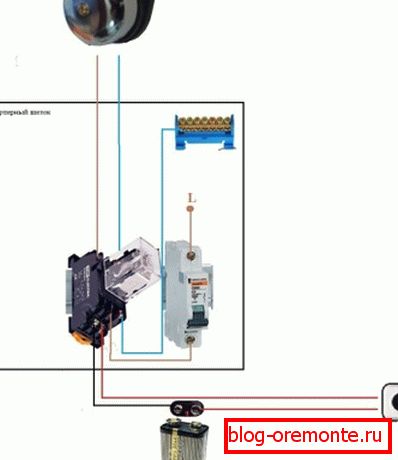

Ако изграждате сами къща или свързвате кабелна електрическа камбана, можете да изберете продукти с всяка схема на свързване и можете да насочите кабелите към нея. Схемата за свързване на обажданията обикновено копира веригата на конвенционалния ключ, най-простият от електрическите вериги, точно.

В този случай:

• Електрическата крушка се заменя с акустичен механизъм.
• Вместо ключ, има бутон.
• Към звуковата лента е свързана нула и фаза към бутона.
• И двата елемента са свързани помежду си, както се вижда на снимката.

• Натискането на бутона затваря фазата и допринася за звуковия сигнал.

Монтаж на механизма за възпроизвеждане на звука

Съвет: Устройството се захранва от електрическа система, която изисква спазване на правилата за безопасност при работа с електрически уреди. Необходимо е само да свържете електрически продукт след спиране на тока в целия апартамент.

Когато звънецът е свързан към напрежение, той свързва своите контакти и окабеляване в апартамента. Ако те са много дълги, проводниците се нарязват и краищата се почистват с нож за строителството.

Напред:

• След свързването на проводниците, те трябва да бъдат притиснати леко с клещи, което ще гарантира надеждността на връзката и ще подобри контакта.
• Връзките са изолирани.

• Работата на устройството се проверява.
• Когато свързвате четирижилен механизъм към двужилен кабел, се определя нулевата и фазата, свързана с свързването на повикването.
• Останалите кабели са добре свързани помежду си.
• Всички елементи са внимателно изолирани.
• Работата на обаждането се проверява.

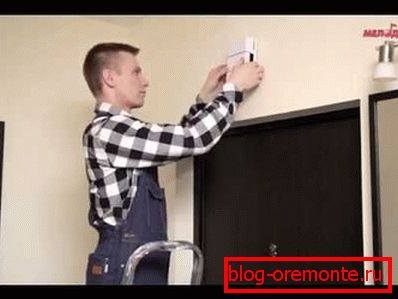

• Устройството е прикрепено към стената обикновено в коридора или в коридора.
• В радиус от около един и половина метра от камбаната не трябва да има радиатори и отоплителни уреди.
• В стената на площадката за монтаж се пробива дупка и панелът за звуковия механизъм се фиксира с дюбели и винтове за самозатягане.
• Пробита дупка в рамката на вратата, през която са прокарани проводниците, които свързват жиците на бутона и звуковия панел.

Настройване на бутона за звънене

В бутона за звънец има два контакта, единият от които е с пружина. Натискането на бутона ще доведе до докосване на втория контакт, веригата ще се затвори и механизмът ще започне да звъни. Когато бутонът се освободи, контактите се отварят.

Два проводника са свързани към бутона, свързан към двата си контакта. Връзките са внимателно увити с лента или здраво фиксирани с клеми, което зависи от дизайна на устройството. Самият бутон е фиксиран на стената чрез дървен панел.

Всички кабелни входове са устройства, които ви позволяват да сигнализирате на човек, който седи зад затворена врата. Кой дизайн да избере, е решен от всички, основното е, че сигналът е добре приет и има приятен звук.
