Gost 31173 2003 интериорни врати от стомана

Предметът на представения от нас материал стана по-нататък GOST за стоманени врати, оборудвани със заключващи устройства и монтирани в промишлени и граждански сгради. Единственото нещо, което този стандарт не покрива, са вратите, на които са направени специални изисквания: устойчивост на агресивни вещества, устойчивост на взрив, противопожарна и противопожарна безопасност.

Използването на всички други продукти, включително видео и видео в тази статия, зависи от условията на тяхната работа и GOST 31173 е регулиран.

Класификационни характеристики

Стоманени врати GOST 31173 2003, класифицирани според шест основни характеристики. На първо място, това е, разбира се, среща, тъй като входните врати могат да бъдат: улица, вътрешен и вестибюл. И интериорните врати могат да бъдат входа на апартамента и да работят като обикновена вътрешна врата.

Структурни разлики

Вторият знак определя конструкцията на блока на вратата. Тук разликата може да бъде в кутията, тъй като тя е затворена; е форма на буквата "P"; или се допълва с праг, който е допълнителен елемент.

• Следният критерий за класификация се отнася до броя платна и опциите за отварянето им. Най-често срещаните врати с едно острие са левият или десният отвор. Следват двуетажните блокове, чиито платна могат да бъдат еднакви или да имат различни ширини.

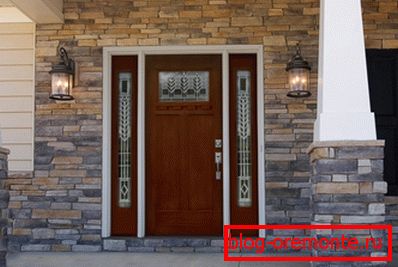

• Металните врати - най-често тези са церемониални модели, могат също да бъдат украсени с вложки. Това е или правоъгълен или полукръгъл престол, разположен хоризонтално над отвора, или тесни неотварящи се кърпи по стените на платното. Това е версията, която виждаме на снимката по-горе.

Разграничаване на вратата и посоката, в която се отварят: навън или навътре. То има толкова голямо значение, колкото и уплътнителните контури са разположени в вестибюла. Те често са две, но може би повече.

Опции за предно табло и ефективност

Четвъртият знак, на който са класифицирани стоманените врати на GOST 31173 2003, е тяхното покритие за лице.

Има седем възможности:

• На първо място има боя - традиционни и на прах. Това са най-популярните варианти за довършителни работи (вж. Довършителни метални врати - създайте своя стил): в първия случай основният критерий за избор на продукти от потребителя е ниската цена, а във втората - невероятната здравина на покритието, което вече е наречено вандализъм.
• Предлагат се варианти с естествена или изкуствена облицовка и изолация; декорация с филмови покрития; облицовани с дървени ролки или плочи материали (фурнир, MDF облицовка). Между другото, много от тези видове покрития могат да бъдат направени на старите или на самите врати.

Обърнете внимание! За всички видове полимерни покрития, използвани за декориране на врати, производителят трябва да представи становище, потвърждаващо тяхната санитарна безопасност.

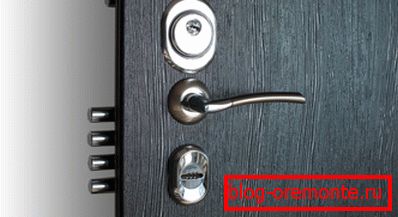

• Тя е много красива на вратите, особено на предните врати, стъклото или огледалото, Като опция платното е облагородено с метална обвивка с красиво фрезоване или гравиране или няколко начина на завършване се комбинират в един модел. Като цяло, след като координира действията си с клиента, производителят може да извършва всякакъв друг вид декор - дори позлата.

Що се отнася до топлинните инженерни свойства, според GOST стоманените външни врати са разделени според устойчивостта на топлопреминаване в три класа. Минимално тази цифра трябва да бъде 0,4 м2 * C / W.

Нещо по-малко не подлежи на класификация. Най-високият клас е с устойчивост на топлопредаване от повече от 1 м2 * C / W. Налице е в стандарта и таблица, в която са представени желаните показатели за пропускливост на въздуха и водоустойчивост.

Звукоизолацията на стоманените врати е не по-малко важна. Съществуват и три класа, чието разделение се извършва според нивото на намаляване на шума.

Индикатори с по-малко от 20 децибела не подлежат на класификация. Третият клас е най-ниският, с индикатори до 25 dB, във втория клас до 31 dB, но първият клас - повече от 32 dB.

Механика и сигурност на продуктите

Стандартът за врати от метал също е таблица със силни индикатори, които също се делят на три класа. Като цяло, тя има пет различни характеристики, значението на които вратите и се отнасят до определен клас. Той се установява от най-лошия резултат от теста.

Това съпротивление на статичните товари, действащи в равнината на острието; перпендикулярно на платното; и в зоната на цикъла. То също така регулира нивото на съпротива срещу динамично въздействие в посоката, в която платното се отваря, и удара в двете посоки.

Съгласно свойствата за сигурност вратите се класифицират както следва:

1. Врати със стандартно изпълнение. Те са оборудвани със заключващи механизми, които не са по-ниски от третия клас (M3), и с щифтове против запушване.
2. Блокове подсилени, Тук към гореизброените бяха добавени подсилени панти на вратите и брави с голям брой болтове, които могат да заключат вратата по целия периметър на вестибюла. Тяхната сила трябва да съответства на втория клас (М2).
3. Защитни блокове за врати, Това са едни и същи усилени блокове, но характеристиките на монтираните в тях брави трябва да съответстват на първия клас на якост (M1).

• За да разберете дали вратите, подсилени пред вас, или защитните, можете също да ги маркирате. Към него просто се добавя съответната буква "Y" или "Z". Като цяло този стандарт препоръчва на производителите в паспорта на продуктите да се включат всички данни, споменати по-горе. Те също са кодирани в маркировката.

Информацията трябва да включва: структурно решение; възможност за запълване на платното и неговите облицовки; общи размери; клас на замъка. Паспортът трябва да бъде придружен от схема за отваряне на кърпа или дрехи, както и инструкции за инсталиране и работа на продукта.

Изисквания за стоманени врати

Параграф 5 от стандарта, който обсъждаме, уточнява списъка с изискванията, които се налагат върху блоковете за врати, изработени от стомана. Сред общите разпоредби се дава информация, че лентата е заварена структура, за производството на която се използват стоманени листове или извити профили.

Заваряването е задължително условие за свързване на детайлите. Други видове свързвания са допустими само ако са в предната част на заварените от техните характеристики на якост - но това по принцип е малко вероятно. Що се отнася до структурните решения на платната, стандартът предлага четири основни опции.

Конструктивни разновидности на платна

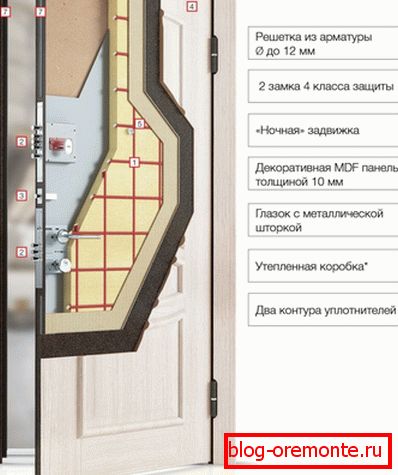

Първият вариант е следният: тъканта е изработена върху скелет от профили с затворена куха секция и към нея са заварени две стоманени листове. В същото време платното е изпълнено с пчелна пита (гофрирана дъска или плочи). Вторият тип метални врати изглежда като извита кутия, монтирана на профили с U-образна секция. Вътре, такива платове се запълват с експандиран полистирол.

• В третия вариант рамката на лентата е заварена от профилите на по-сложна секция, изпълнена с минерална изолация и е затворена отвън от стоманена ламарина, а отстрани на стаята от листов дървен материал - например твърда дървесна маса. Това е видът на вратата, която виждате на снимката по-долу.

• Четвъртият вариант също се комбинира: рамката, пълна с пяна, е направена от дървени пръти - и само ръбовете й са защитени от ъглова стоманена профили. Външната и вътрешната страна, както и в третия случай, са затворени от едната страна със стомана, а от другата страна с дървесни влакна.
• Независимо от конструктивния вариант, платната трябва да се използват в платна - ребрата на твърдостта, подсилващи рамката на платното. Те могат да бъдат не само вертикални или хоризонтални, но и наклонени. Опънати зони, както и места, където са монтирани сменяеми щифтове, са задължителни.
• При производството на метални платна, стандартът позволява облицовката на вътрешната страна да не е с твърда стоманена ламарина, но с нарязани заготовки, заварени заедно върху профил, подсилващ шевовете. На вътрешния лист задължително трябва да бъде осигурен люка, която е необходима за поправката на ключалката или фиксатора.

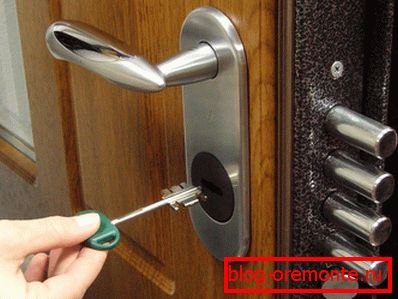

• Заключващите механизми, включващи не само брави и ключалки, но и болтове, се закрепват върху специални накладки, винтове и скоби с резба. Заваряването в този случай не се използва, тъй като в процеса, можете лесно да разрушите някои части на ключалката.
• Отворите, в които влиза болтът или заключващият болт, трябва да бъдат защитени с метална кутия, заварена в профила на рамката. Влизането на болта при затваряне на ключалката трябва да е свободно - и за тази цел размерът на отвора трябва да е по-голям от размера на болта с поне 2,2 см.
• Правилното ниво на звукоизолация се постига чрез инсталиране на два уплътняващи контура. Уплътненията са монтирани по целия периметър на мрежата, което не позволява най-малката разлика. Ако модулът на вратата е предназначен за външна инсталация, уплътненията трябва да са устойчиви на промени в влажността и температурата.

Трябва да се отбележи, че на вратата съгласно GOST 31173 2003 - а именно, техния размер и тегло, има някои ограничения. Данните по-долу не трябва да надвишават:

1. Височина: 2,2 м
2. по ширине: 1,2м
3. от площта на платното: 9m2
4. от теглото на платно: 250 кг

На вратите, произведени в излишък от горните стандарти, се правят допълнителни изчисления и тяхното съответствие с изискванията на стандарта се потвърждава от резултатите от отделните тестове.

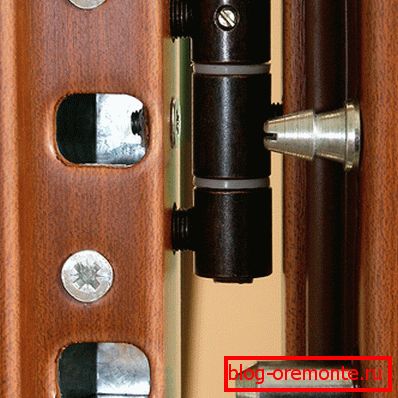

• За да се направи невъзможно отстраняването на затворената врата от пантите от пантите, конструкцията на продукта включва фиксирани напречни греди, или, както се наричат, щифтове против запушване. Те са монтирани на рамката на платното и са закрепени чрез заваряване, занитване или натиск.
• Размерът на щифтовете, техният брой и местоположение трябва да бъдат посочени в работните чертежи. Но най-често те се предоставят до пантите, тъй като това е най-надеждният вариант.

За да се монтира вратата може да бъде монтирана в отвора, към профила й са заварени части, които се наричат ​​монтажни обувки. Предлагат се и други решения, насочени от производителя, за да се гарантира трайността на монтажа на уреда.

Размери и допуски

За това какво трябва да бъде максималният размер за височина и ширина, вече е казано по-горе. Като цяло, метални врати, както и всички други, се изпълняват в стандартни версии.

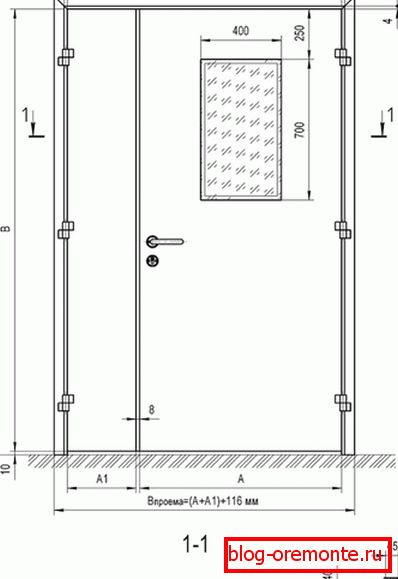

Ако това е врата с една врата, то най-често срещаните размери: за входната врата 2,1 * 0,9 м, за вътрешната врата 2,0 * 0,8 м. Въпреки, разбира се, вариантите може да са различни. Във всеки случай, както размерите, така и чертежите, отпечатани на платното, задължително се отразяват в техническата документация на продукта.

• В допълнение към размерите на самата врата, тя отразява секциите на профилите, подробните размери на възлите и пролуките. На чертежите са показани разположенията на позицията на заключващите устройства, отворите, под тях и бримките. В стандарта е дадена таблица, в която се определят максимално допустимите отклонения от интервалите на размера.
• Ако искаме да кажем като цяло, тогава 3 мм е максимално, което е позволено само от вътрешния размер на кутията с височина над 2 м. Минимално допустимо отстояние на външния размер на лентата, което е 1 mm / 1000 mm. В пролуките под повърхността не трябва да има разлика по-голяма от 1,5 мм.

• Производителят трябва със същия контрол за пълнота да удължи дължината на диагоналите, крилата на облицовките и правилността на ръбовете на рамката и бельото. Всички геометрични параметри се изчисляват, като се вземат предвид конструктивните характеристики на продукта, технологията на неговото инсталиране и в съответствие със стандарт 21778, в сила от 1981 г.
• ГОСТ, която се обсъжда в тази статия, изисква изисквания както за материалите, използвани в производството, за компонентите и печатите, така и за крайните продукти. По-специално, стоманените елементи не трябва да имат кривини, пукнатини, черупки, вдлъбнатини и ръжда. Въпреки че е допустима малка вълнообразност, която не е в ущърб на естетиката на продукта като цяло.

Захранването на стоманената врата е сглобено със заключващото устройство. Това е необходимо - но такива аксесоари като око, ограничител на ъгъла на отваряне, затваряне на вратата се инсталират с допълнително съгласие на клиента. Продуктът трябва да има етикет или маркер, който да информира кой производител, кога и в какъв ред е бил произведен. Също така на блока трябва да има маркировка и печат на отдела, който е извършил техническия контрол.
