В близост до врата - тип устройство, избор, инсталация

Никой не обича притискащата врата, но трябва да бъде плътно затворена, за да се избегне изтичането на топлина от стаята. За безшумна работа се монтира затварящото устройство на вратата.

Тези конструкции заменят монтажа на пружини, които при затваряне на вратите създават много шум. Видовете устройства, техните функции и начините за инсталиране ще накарат статията да се появи.

Устройството и принципът на работа на затварящите устройства за врати

Основният работен елемент на всяко затварящо устройство на вратата е пружина с висока якост, която влиза в цилиндъра на вратата към затварящото устройство на вратата. Когато отваряте вратите, той компресира, натрупва енергия и когато се освободи, връща вратата в първоначално затворено състояние.

За гладко затваряне на отвора в затварящото устройство на вратата има маншон. Вградената клапанна система улеснява потока на маслото при отваряне на вратите от една камера в друга и при затваряне.

С тяхна помощ се регулира скоростта на движение на маслото, а оттам и скоростта на затваряне на вратите. Вискозитетът на омекотяващата течност дава необходимата гладкост на процеса, което допринася за безшумно затваряне на вратата.

Проектът за затваряне на вратата може да има един или повече амортисьори, които не променят същността на устройството. Работната пружина в различни продукти се задвижва от нейния механизъм, който определя вида на вратата за затваряне.

В зависимост от дизайна при инсталиране на животновъди, можете да решите няколко проблема:

• Направете настройка на скоростта на затваряне в два диапазона - при ускорение при затваряне на вратите.
• Защитете платното от удара на препятствието.
• Заключете вратите, след като ги отворите.

Видове устройства

Видовете затварящи устройства за врати се класифицират по местоположение, което може да бъде:

• връх, Инсталира се в горната част на крилото на вратата. Те се различават по типа на задвижването:

1. коляно, дизайнът използва спирална пружина и хидравлично бутало, които се намират в отделни отделения. Това са достатъчно прости устройства, които нямат възможност да контролират движението на вратата или други промени. Търсена е за тежки врати;
2. назъбен. Това е най-често срещаната структура, състояща се от пиньон очи с буталото и тя се движи аксиално, когато отлепване на вратата. Когато се отвори, лостът за затваряне на вратата се движи по дъга. Част лост завинтена за жилищна единица, е перпендикулярна на зъбен зъбното колело, оста на който се движи вертикално през вратата по-близо жилища. Зъбите на зъбното колело влизат в контакт със зъбите на буталото. Придвижвайки се по оста, предавката придвижва буталото в хоризонтално положение, затягайки пружината. По същия начин се натрупва енергия. Затваряне на вратата отпуска пружина, която притиска буталото в обратна посока при въртене, скоростния лост предава движението на структурата на вратата, затваряне на вратата;
3. с плъзгащ прът. Това не е най-успешната версия на дизайна, в която няма рамо за прехвърляне на голяма сила, което води до не много надеждна работа на механизма;
4. винтов вал. Камерата, която има вид на симетрично или асиметрично сърце, също служи като ос. Когато вратата се отвори, елементът равномерно компресира пружината с отварящото бутало. При затваряне пружината се освобождава, отварящото бутало се движи в обратна посока, връща гърбицата в първоначалното си положение, спирачното бутало забавя вратата.

• Врата на вратата, Намира се на пода. Монтирането на приспособлението за затваряне на врата от този тип трябва да се вземе предвид по време на строителната фаза. В този случай теглото на вратата се поддържа от долната ос, която се движи към другата ос на въртене.

Захващащото устройство за врати се използва за врати с тегло до 300 килограма.

• RAM памети, Този дизайн е вграден в рамката или рамката на вратите, а принципът на работа е същият като затварящите елементи. В този случай масата на вратата се поддържа от опора, която е вградена в пода. На крилото на вратата въртенето от оста на затварящото устройство на вратата се предава чрез лоста, вграден отгоре на вратата. Когато вратата се отвори, лостът завърта сърцевидната ос. В зависимост от посоката на отваряне на вратите, тя започва да натиска върху един от ролките, който компресира двата пружини. Когато вратата е затворена, целият процес върви в обратната посока.

По проект, продуктите са разделени на:

• Линеен. В тази бобина няма коляно или част за настройка на продукта.
• коляно, В дизайна има "коляно", което се изплъзва при преместване на платното. Това са най-надеждните и прости устройства между лостовите механизми. Има два начина за закрепване:

1. тялото на задвижващия механизъм е фиксирано към крилото на вратата и лостното устройство е монтирано върху кутията;
2. Обратната версия на закрепването също е възможна.

Класификация на механизмите

За да се запознаете, какви затварящи устройства за руски има, е необходимо да се изучава GOST 5091-78. Основните критерии за избор на врата за затваряне са техническите характеристики или усилията на човек при затваряне на вратата.

Според GOST 5091-78 всички затварящи устройства за врати са разделени на 7 класа:

• EN1. Те се използват за листовки с ширина 750 мм и маса до 20 кг.
• EN2. Идеално устройство за платно с широчина 850 мм и тегло до 40 кг.
• EN3. Устройства за ширина на листата 950 мм, тегло до 60 кг.
• EN4. Проектиран за платно, чиято ширина е 1,1 метра и тежи до 80 кг.
• EN5. Те са инсталирани на ширина на крилото от 1,25 метра, тежаща до 100 кг.
• EN6. Уредите от този клас са предназначени за врати с широчина 1,4 метра, тежащи до 120 кг.
• EN7. Такива механизми са идеални за платна с широчина 1,6 метра, тежаща до 160 кг.

ГОСТ 5091-78 определя силата, която трябва да се приложи, когато вратата е затворена, измерена в Nm (Newtonometers). Фирмата "Door Closer" в сертификата си за издадените продукти посочва усилията в Nm. В този случай моделите на механизмите могат да бъдат от един и същи клас и регулируеми, с възможност за регулиране на приложението на силите при отваряне на вратите.

В допълнение, GOST 5091-78 дава препоръки за затваряне на врати за тяхната работа, като се отчита температурния обхват на работа. Това се дължи на факта, че маслото, използвано за смазване на структурата, променя вискозитета си под въздействието на температурата. За използване на открито се препоръчва да се монтират устройства, устойчиви на замръзване, при използване на нискотемпературно масло и специални маслени уплътнения, които се съдържат в сертификата за продукта.

GOST 5091-78 уточнява още една особеност, която трябва да се има предвид при избора на затваряне на вратата - прехвърляне на въртящия момент.

Изберете устройство

Съвет: Преди да изберете вратата за затваряне, си струва да се запознаете с нормите, които определят усилията, положени от вратата, когато ги използвате. Те отговарят на европейските стандарти.

Високата мощност на затварящото устройство на вратата съответства на по-високия клас.

Например:

• Продуктът от най-висок клас е избран за монтаж на блиндирана метална врата.
• Висококачественото закрепване на вратата се монтира върху лек продукт на вратата.
• Проекти 3-5 класа се използват за прости входни врати, монтирани в интериора.

При избора на затваряне на вратата се вземат предвид параметрите на вратата, като се вземат предвид външните фактори, например:

• При използване на предната врата, често изложена на странични натоварвания от вятъра, крилото на вратите трябва да е оборудвано с висококачествени продукти, което ще увеличи живота на затварящото устройство.

Съвет: Ако можете да използвате два различни класа продукти за размера и теглото на вратата, трябва да дадете предимство на висококачествени елементи, които ще осигурят по-голяма сигурност и по този начин по-продължителна работа на устройството.

• Не вземайте предвид само захранването при избора на продукт. Това не винаги показва голямо натоварване, когато се монтира на вратата. Ако такъв вентил за затваряне е монтиран на PVC врата, ще се създаде допълнително натоварване върху пантите, което ще ги накара да се износят бързо.
• Пластмасова врата с мощни елементи се отваря много, това ще създаде допълнителен дискомфорт при използване на вратата.
• При избора на врата за затваряне на вратата трябва да се вземе под внимание неговата устойчивост на замръзване. Има модели, работещи при екстремни температури, които варират от (-45 ° C) до (+ 70 ° C).
• Обръща се внимание на скоростта на движение на вратата. Например за пожарогасителните съоръжения устройствата трябва да имат висока скорост на затваряне и когато се използват в къщата, предпочита се бавното затваряне, особено ако къщата е деца и възрастни хора. На обществени места е по-добре да се инсталират устройства с функция за отваряне на спирачките, което ще предотврати въздействието на крилото върху стената.

За запознаване на купувача с допълнителни възможности на даден продукт се предлага сертификат за врата доводчик. Нейната наличност е гаранция, че закупените стоки са с високо качество.

Съвет: Когато избирате устройство, трябва да попитате за наличието на сертификат. Това ще даде голяма увереност, че избраното устройство ще работи правилно в продължение на много години.

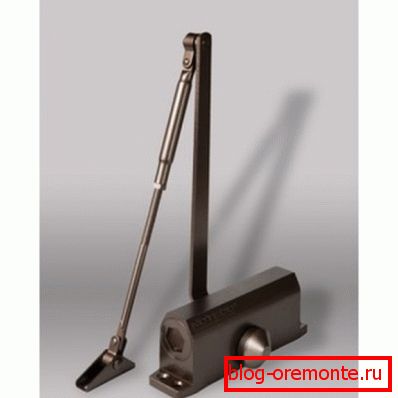

Преглед на популярните затварящи устройства за врати

По-долу е даден преглед на затварящите устройства на най-известните чуждестранни производители, произвеждащи висококачествени продукти:

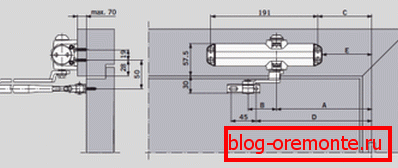

• Вратата за вратичката Dorma, Това е механизмът на немската компания, чиято черта е наличието на плъзгаща се тяга. Този дизайн ви позволява да скриете коляното на тяговия механизъм и да не разваляте външния вид на вратата.

• Врата за затваряне на врата DC-100, Това е механично-хидравлично устройство за отваряне на врати с тегло до 100 килограма. Може да работи в температурния диапазон от (-35 ° C) до (+ 60 ° C), има две скорости на движение.

• Вратата се доближава до 80 кг от компанията Abloy, Издава се от Финландия. Максималното тегло на вратата е до 80 килограма. Моделът има удобен механизъм за регулиране на механизма. Дизайнът има независим клапан, който позволява плавно движение на вратата.

• Врата за домофонна домофонна фирма GEZE Не се забелязва и надеждно затваря вратите на махалото и със спирачката. Системите се произвеждат за тежки крила и структури с ниско тегло. Затварящите устройства могат да бъдат монтирани на пожарни и димозащитни врати.

• Врата за затваряне на врата до 30 кг. Пружинната механична врата за врати DS19 служи за гладко затваряне на конструкции с тегло до 30 кг. Те се отличават с една скорост на движение на вратата, регулиране с един винт. Използва се за врати с ширина до 75 сантиметра. Цената на продукта е най-малката.

• Врата за затваряне на вратата "NORA-M", Минималният брой цикли на отваряне и затваряне на вратата е 500 000 пъти, гаранцията за всички модели е валидна за 5 години. В асортимента на търговската марка има врата за затваряне "NORA-M", чиято характеристика ви позволява да фиксирате платното в отворено положение. За да затворите вратата, трябва да донесете платно под ъгъл от 90 °, след което да се затваря. При такива модели има регулиране на скоростта на затваряне на конструкцията и скоростта на нейното кофриране.

• Врата за затваряне на вратата "Bulat", е предназначен за гладко, автоматично затваряне на вратата. Използва се за пластмасови, дървени и метални конструкции от платна. Функции на устройствата: регулиране на скоростта на затваряне на вратата, регулиране на скоростта на крайното отстраняване на грешки. Температурният диапазон, когато се използва, е от -35 ° C до +50 ° C. Максималната ширина на вратата е 1,2 метра.

• Врати за затваряне K-Dom, Събира фирма от Южна Корея. Дизайнът има стандартен лост. Поддържа гладко затваряне на врати тип люлка. Инструкции за монтаж на руски маслени уплътнения се произвеждат в Германия, валът има увеличен диаметър, специалното масло прави конструкцията устойчива на замръзване, може да работи в диапазона от -45 ° C до +50 ° C.

• Врати за затваряне на врати. Такива устройства често се използват на места за масово използване: магазини, болници, офиси. Предимствата и недостатъците на устройството на такива конструкции са дадени в таблицата:

Монтаж механизма

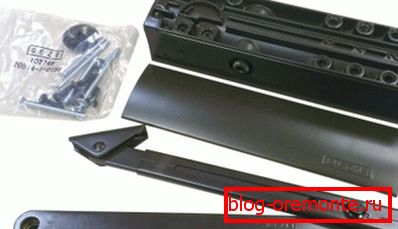

При закупуването на продукт, който ще бъде инсталиран на вратата със собствени ръце, трябва да имате предвид, че комплектът трябва да включва:

• Dovodçik.
• Тръгване от лостове.

• Хардуер за крепежни елементи.
• Диаграма или чертежи на вратата за монтиране на конструкцията.

Фитингите могат да се монтират на входа: на кутията и на платното, в зависимост от предназначението на конструкцията на вратата.

Инсталацията се извършва:

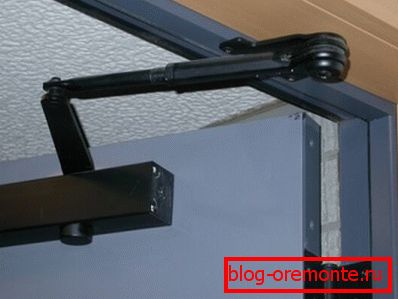

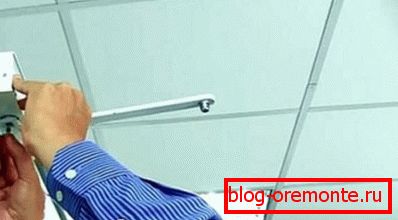

• Вътрешно, както на снимката. Това е най-честият начин за инсталиране на конструкции за външни врати, докато продуктът е фиксиран във вратата.

• Външно.

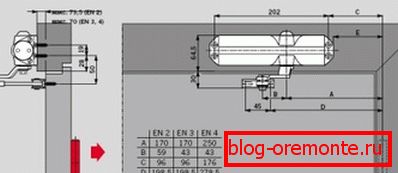

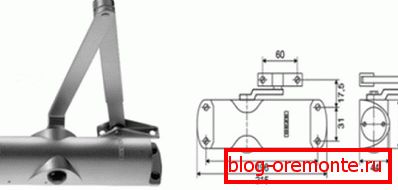

Приложената инсталационна схема, направена в пълен размер, ви позволява да инсталирате висококачествен аксесоар и да избегнете грешки по време на инсталационния процес.

За да направите това:

• Схемата на монтаж с лепяща лента е залепена към вратата.

• Допълнителни действия се извършват съгласно инструкциите, предложени от инструкцията:
• Маркирането е направено.
• Пробити дупки.
• Монтиран корпус.
• Лостът се монтира.

Това са две половини, свързани с нишка.

• Лостът е регулируем по дължина, което определя ъгъла на отваряне на вратата, приблизително 90 °.
• С правилната инсталация на всички структурни елементи, устройството ще работи качествено, без да се повреди.

По-подробно, инсталирането на затварящи устройства за врати показва видеото в тази статия.

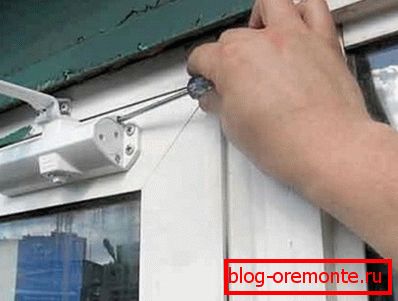

Настройка доводчика

Правилното регулиране на монтираните елементи може да се извърши, ако се занимавате с винтовете, които са част от конструкцията за настройка.

На много модели има специални винтове, разположени върху декоративното покритие на тялото им. При някои винтовете са разположени на предната страна на кутията и са означени с номера 1 и 2. Винтът 1 регулира ъгъла на отваряне на вратата и може да достигне 180 °. Винтът 2 променя скоростта на затваряне на листа.

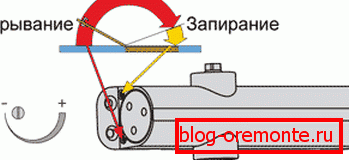

При настройване на затварящото устройство:

• Ъгълът на отваряне на крилото на вратата варира от 90 ° до 180 °.
• Ускорението на затварянето се регулира чрез регулиране на винта 2.
• Вратата се отваря в работен ъгъл и се освобождава.
• Завъртането на винт 2 осигурява регулиране на гладкото движение на крилото на вратата на последните 15 °, за да се осигури надеждно затваряне.
• Не е необходимо да правите големи усилия, когато извършвате настройката.
• След 1/4 оборот на винта, вратите се затварят със забележимо забавяне.

Затворът на вратата може да се използва дълго време, ако настройката се извършва редовно. Трябва да се има предвид, че принудителното придържане на вратите към вентилацията и поддръжката й от различни предмети може да доведе до увеличаване на натоварването на уплътнителните кутии и буталото на затварящото устройство на вратата.

Това ще доведе до изтласкване на маслото от корпуса и вратата близо до вратата. Отговорете на въпроса как правилно да запълвате вратата за вратата, само специалист ще ви помогне. Всеки дизайн има свои собствени характеристики.

Грижа по-близо

За да се увеличи максимално живота на затварящото устройство на вратата, е необходимо да се поддържа функционалността на този механизъм, за да се проверява редовно състоянието на основните му части:

• За да се избегнат проблеми с появата на корозия, трябва да се извършва редовна обработка на метални фрагменти и тяхното смазване за плавно движение.
• Необходимо е периодично да регулирате настройките според параметрите на вратата.
• Не можете да поставите нищо под отворената врата.
• Не можете да дърпате вратата на себе си, за да ускорите този процес.
• Противопоказно "помага" на вратата да се затвори, държейки го.

Независимо дали става дума за затваряне на вратата или друг тип затваряне на врата, ако е правилно инсталирано и функциониращо, това устройство ще ви позволи да контролирате процеса на отваряне и затваряне на вратите. Това ще предотврати счупването на стъклото, а понякога и падането на стената в къщата при монтажа на метални врати.
